Powermax125 Manuel de service 808072 273
9 – Remplacement des composants de la source de courant
Installation du panneau arrière
1. Aligner les trous de montage du panneau arrière avec les trous correspondants de l’interrupteur d’alimentation.
2. Fixer l’interrupteur d’alimentation au panneau arrière en serrant les quatre vis de montage à 17,3 kg cm.
3. Si le connecteur RS-485 est installé, plier et déchirer la nouvelle étiquette au niveau de la perforation.
4. Retirer le dos de l’étiquette et l’appliquer sur le panneau arrière, en s’assurant d’aligner le trou de l’étiquette avec le
trou correspondant du panneau arrière.
5. Pousser la poignée de l’interrupteur d’alimentation directement sur la tige et serrer la vis de la poignée à 11,5 kg cm.
6. S’il a été retiré à étape 12 à la page 271, fixer le connecteur RS-485 au panneau arrière en serrant les deux vis
de montage à 11,5 kg cm.

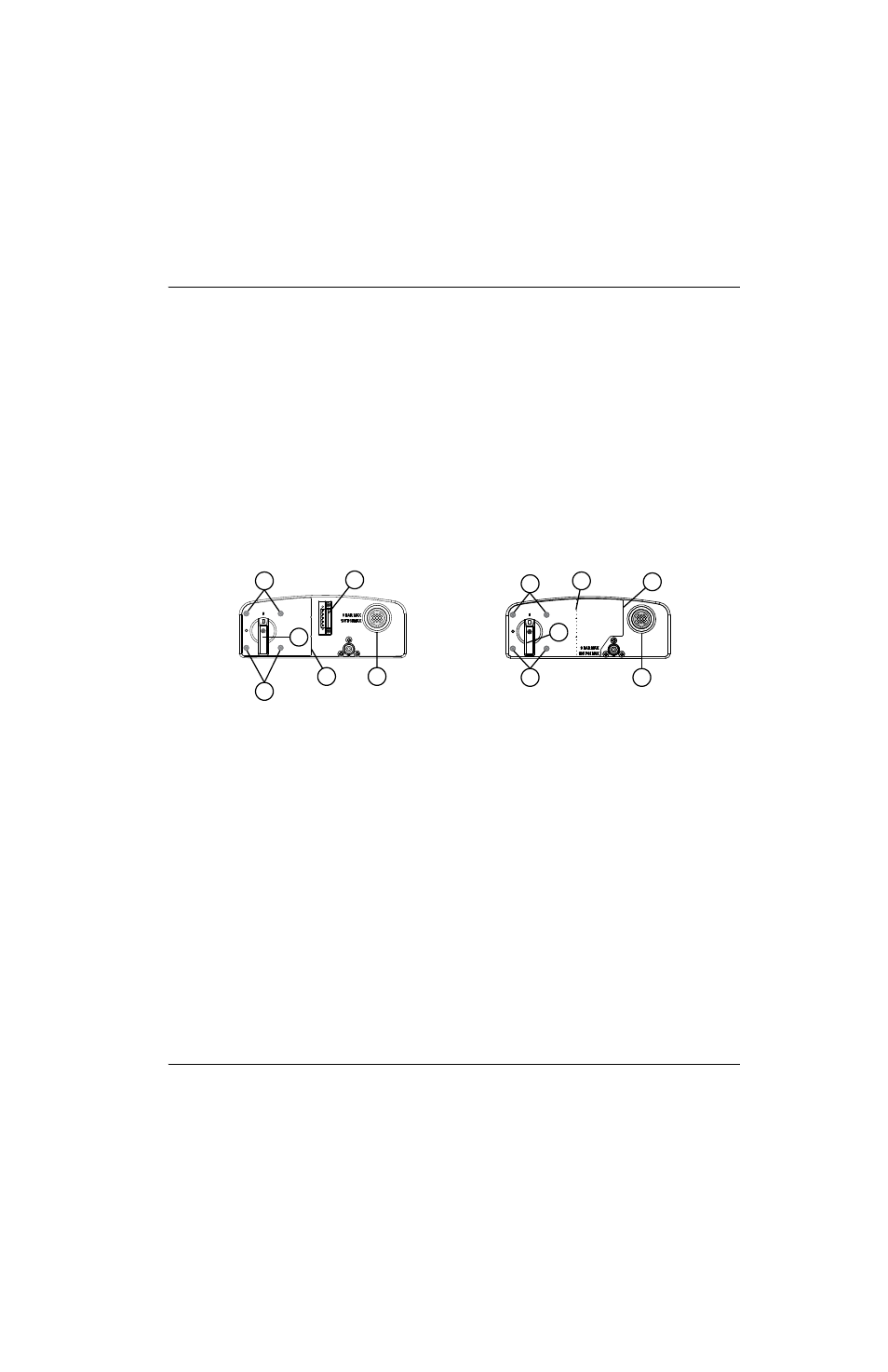

Figure 114 – Panneau arrière avec et sans le connecteur RS-485 installé
1
2
3 4
5 6
2
1
1
1 3
4
1 Vis de l’interrupteur d’alimentation (4)
(sous l’étiquette)
2 Poignée de l’interrupteur d’alimentation
3 Bord droit de l’étiquette
4 Connecteur d’interface CNC
5 Perforation de l’étiquette
6 Connecteur RS-485 en option
