Powermax125 Manuel de service 808072 263
9 – Remplacement des composants de la source de courant
Installation de l’inducteur PFC
1. Placer l’inducteur PFC dans la source de courant pendant que vous dirigez les fils de l’inducteur PFC dans
l’ouverture au fond du panneau central.
2. Glisser les languettes à l’avant de l’inducteur PFC dans les fentes dans la base de la source de courant.
3. Serrer les deux vis de montage fournies dans la base de l’inducteur PFC à 69,1 kg cm.
4. Fixer les fils de l’inducteur PFC au circuit imprimé d’alimentation en utilisant la vis et le boulon retirés dans
étape 2 à la page 261. Serrer la vis à 40,3 kg cm et le boulon à J25 à 63,4 kg cm.

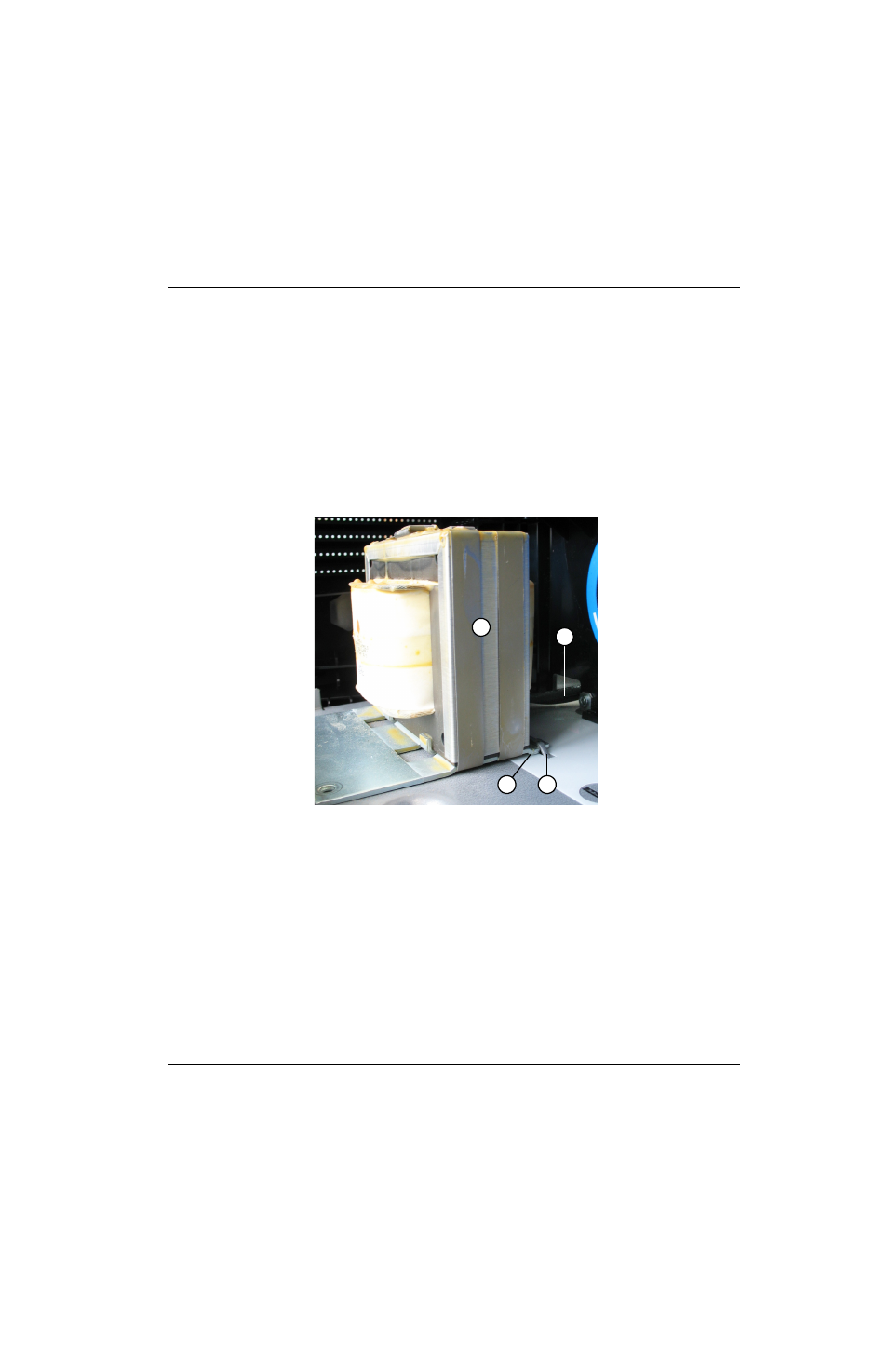

Figure 106
5. Suivre les procédures suivantes :
a. Consulter Installation du capot de refoulement du ventilateur à la page 228.
b. Consulter Installation de la barrière de composant à la page 185.
c. Consulter Installation du couvercle de la source de courant à la page 184.
d. Rebrancher l’alimentation électrique et en gaz.
1
2 3
4
1 Inducteur PFC
2 Languette de l’inducteur PFC
3 Fente dans la base
4 Fils de l’inducteur PFC (2)
