NOMENCLATURE DES PIÉCES
0
6-8
Command THC (Robotisé)
Manuel d’instructions

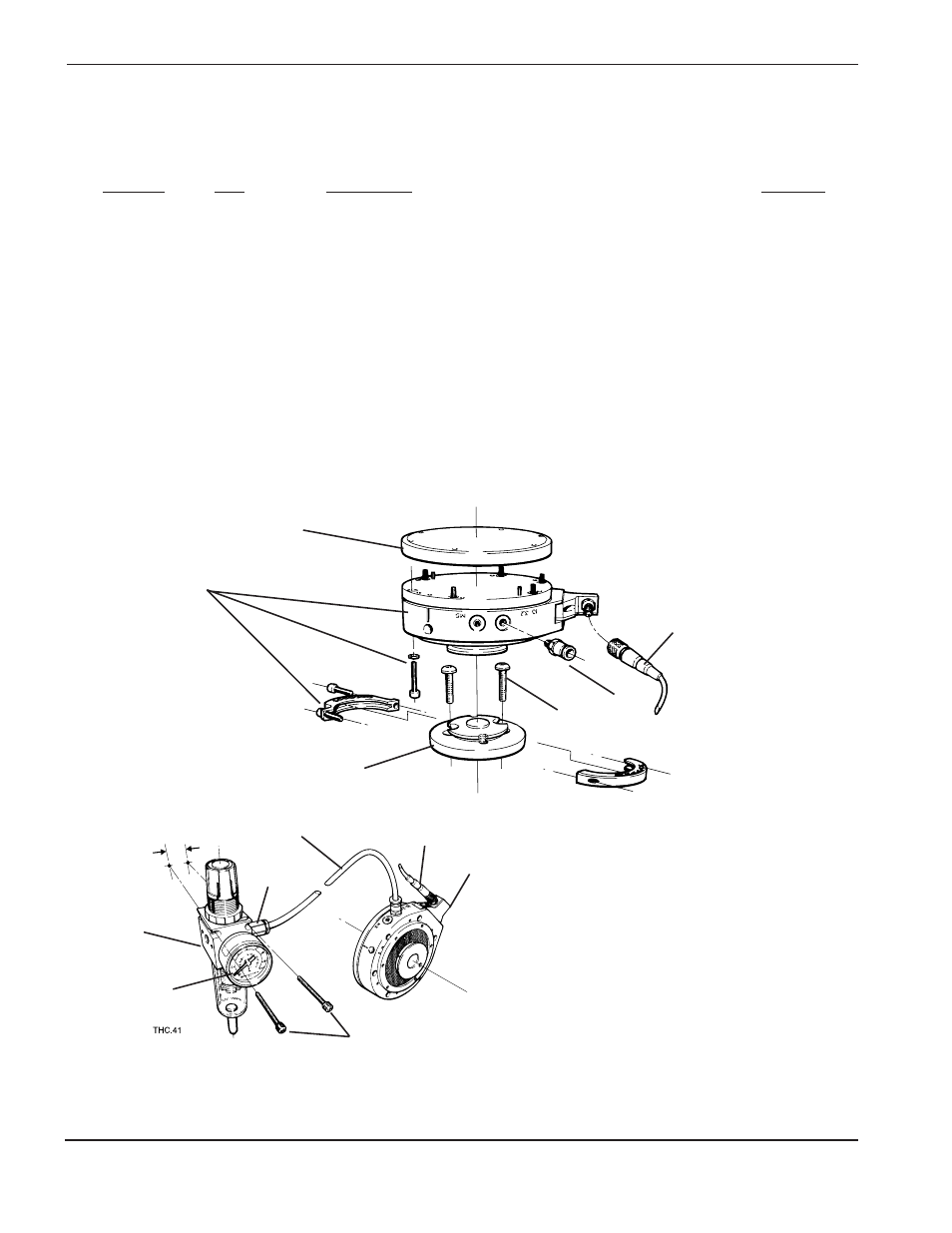

Figure 6-6
Ensemble du disjoncteur instantané à air comprimé de la torche
du dispositif de levage Robotisé
Ensemble du disjoncteur instantané à air comprimé de la torche du
dispositif de levage robotisé (en option)
Nº Index
Réf.
Description
Quantité
128280
Kit, Robotic Lifter Torch Breakaway
1
1
004773
Bracket, Breakaway Robotic Fiberglass
1
Screw
6
2
027574
Breakaway, Command THC
1
2a
123596
Cable, Command THC Torch Breakaway
1
Screw
2
Collar
1
3
004772
Bracket, Breakaway Robotic Aluminum
1
4
015317
Connector, Male 10-32 X 1/4 Inch, Push In Tube
1
5
075510
Screw, Socket Cap, M6 X 20 Hex BTN S/Z
2
6
046078
Tubing, 1/4 inch O.D. Synflex
10 ft. (3m)
129361
Regulator/Filter Assembly
1
7
011039
Filter/Regulator 1
8
011038
Gauge, Pressure 150 PSI (10.2 Bar) Maximum
1
9
015285
Adapter, 1/8 Inch NTP X 1/4 Inch Push In Tube
1
THC.01
Vis hexagonales (2) à fournir par le client
8-32 X 1-1/2 po. (4mm X 40 mm)
2
5
4
6
1
3
2
9
7
8
2a
2a
