INSTALLATION
6
Command THC (Robotisé) Manuel d’instructions 3-11
Télécommande de l’opérateur en option avec câble
Câble prolongateur de la télécommande en option
Câble d’interface plasma
Câble d’entraînement du moteur
Câble d’interface E/S du dispositif
de réglage en hauteur
Cordon d’alimentation (115 V c.a. illustré)
Câble d’interface machine
Pas utilisé 7
6
5
4
3
2
1
Module de
commande THC
Dispositif de
levage robotisé
Ensemble
interface plasma

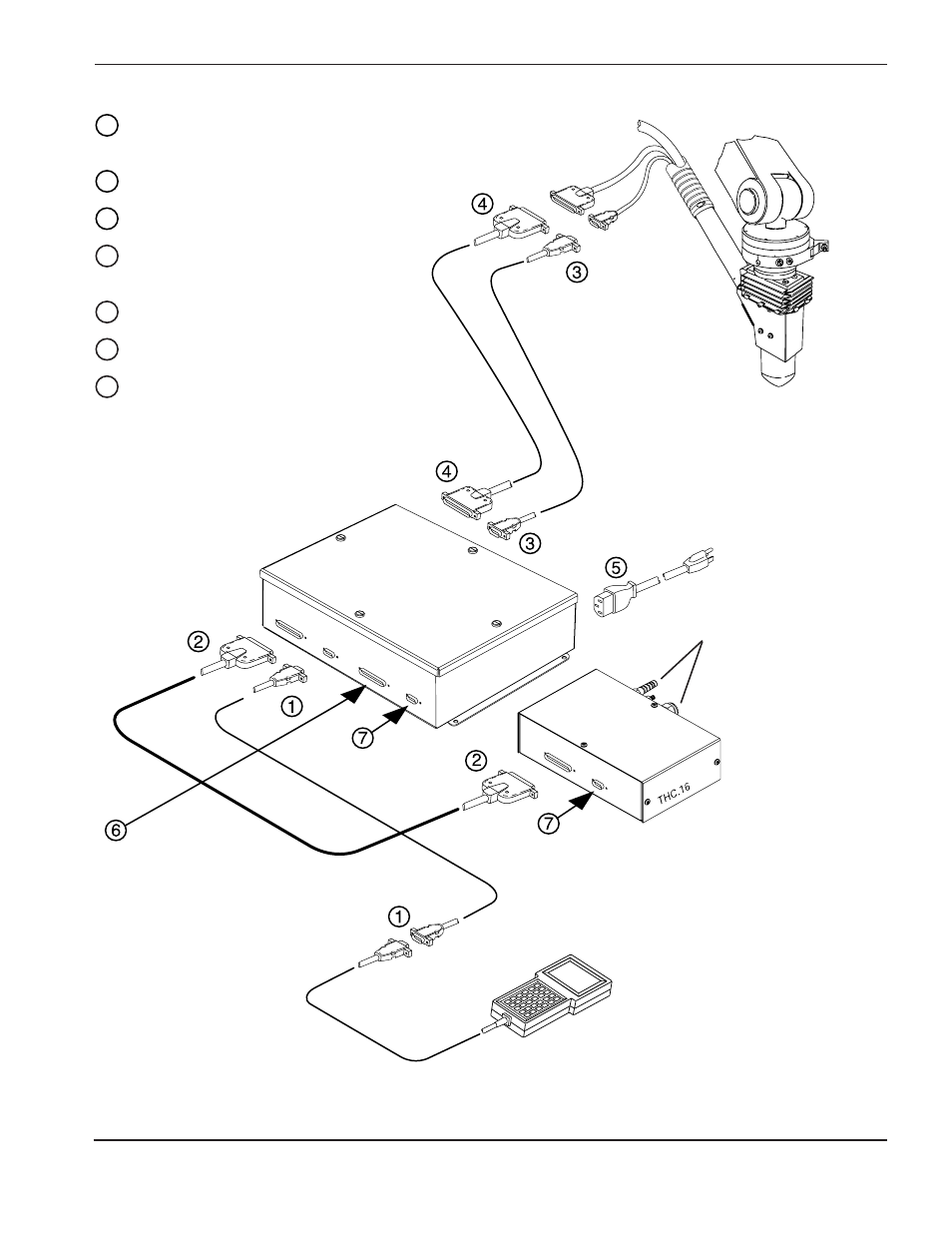

Figure 3-5 Câbles du système THC
Télécommande de l’opérateur
en option
Voir les sections 3a-3h
(Command THC
Robotizzato – Manuale
di istruzioni 802782)
pour les instructions de
montage particulières.
