INSTALLATION
0
3-4 Command THC (Robotisé) Manuel d’instructions
Ensemble interface plasma
• Monter l’ensemble interface plasma près du système d’alimentation électrique du plasma pour faciliter la
connexion des fils de transmission des signaux de commande et de traitement entre les unités. L’ensemble
peut être fixé dans la position désirée. Les deux trous de fixation nécessitent des attaches
de 4 mm (nº 8). Voir figure 3-2.

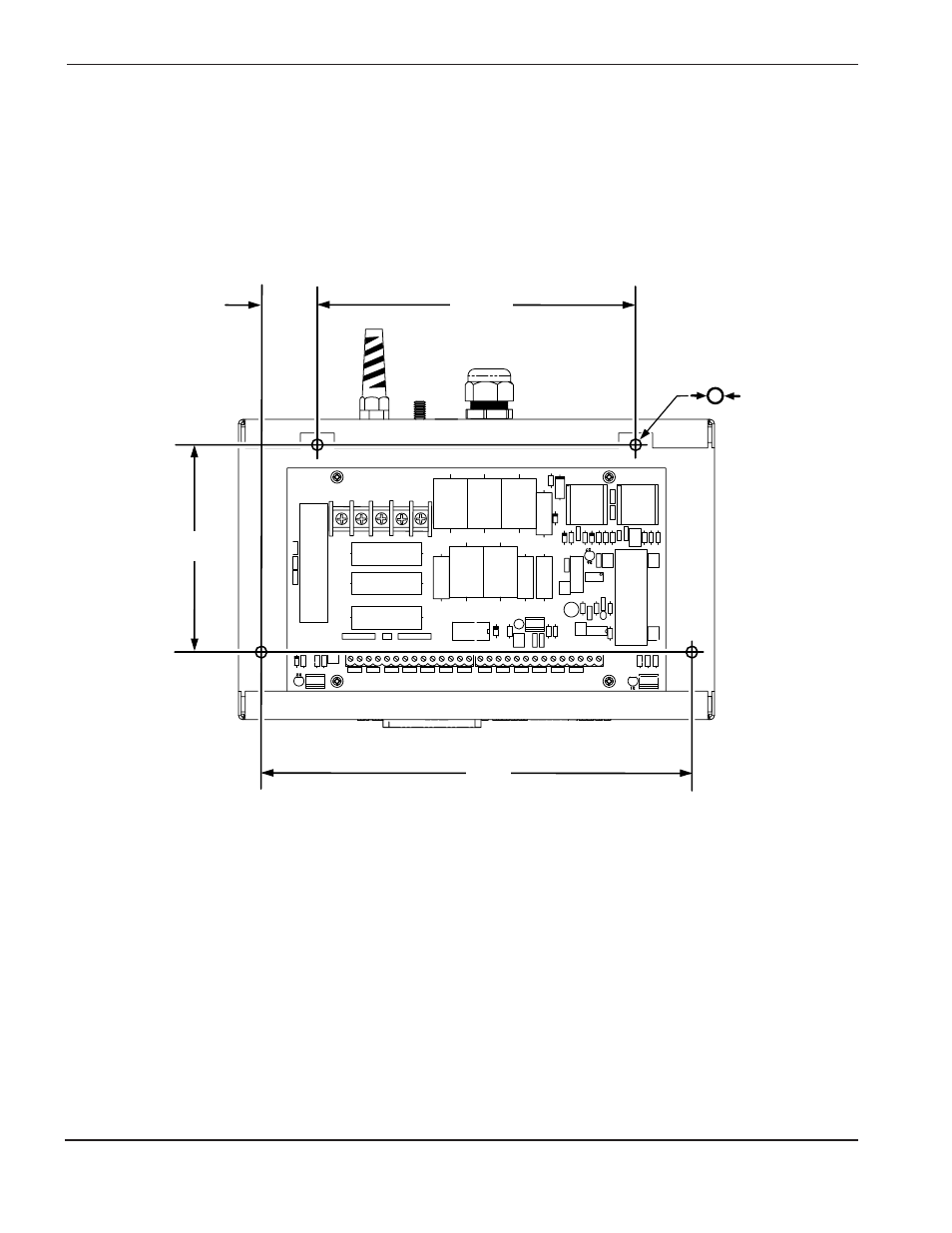

Figure 3-2 Montage du dispositif d’interface plasma THC
THC.99
0.25"
(6 mm)
7.0"
(178 mm)
4.6"
(117 mm)
9.5"
(241 mm)
1.25"
(32 mm)
