INSTALLATION
0
Command THC (Robotisé) Manuel d’instructions 3-3
Montage des unités du système
Avant d’interconnecter le système THC, assembler les unités selon les instructions en utilisant le matériel dont le
client doit disposer. Ne pas laisser les unités sur des étagères ou sur le sol sans qu’elles soient protégées. Voir la
section 2 intitulée Spécifications pour les dimensions des unités.
Module de commande THC
• Monter le module de commande THC près du contrôleur de la CNC pour accéder facilement à la source de
courant du système THC et pour placer et connecter les câbles. L’unité peut être montée dans la position désirée
à l’exception du module d’alimentation (prise de courant alternatif et interrupteur) pointé vers le haut. Quatre
trous de fixation nécessitant des attaches de 6 mm (1/4 po.) sont prévus à cet effet. Voir figure 3-1.

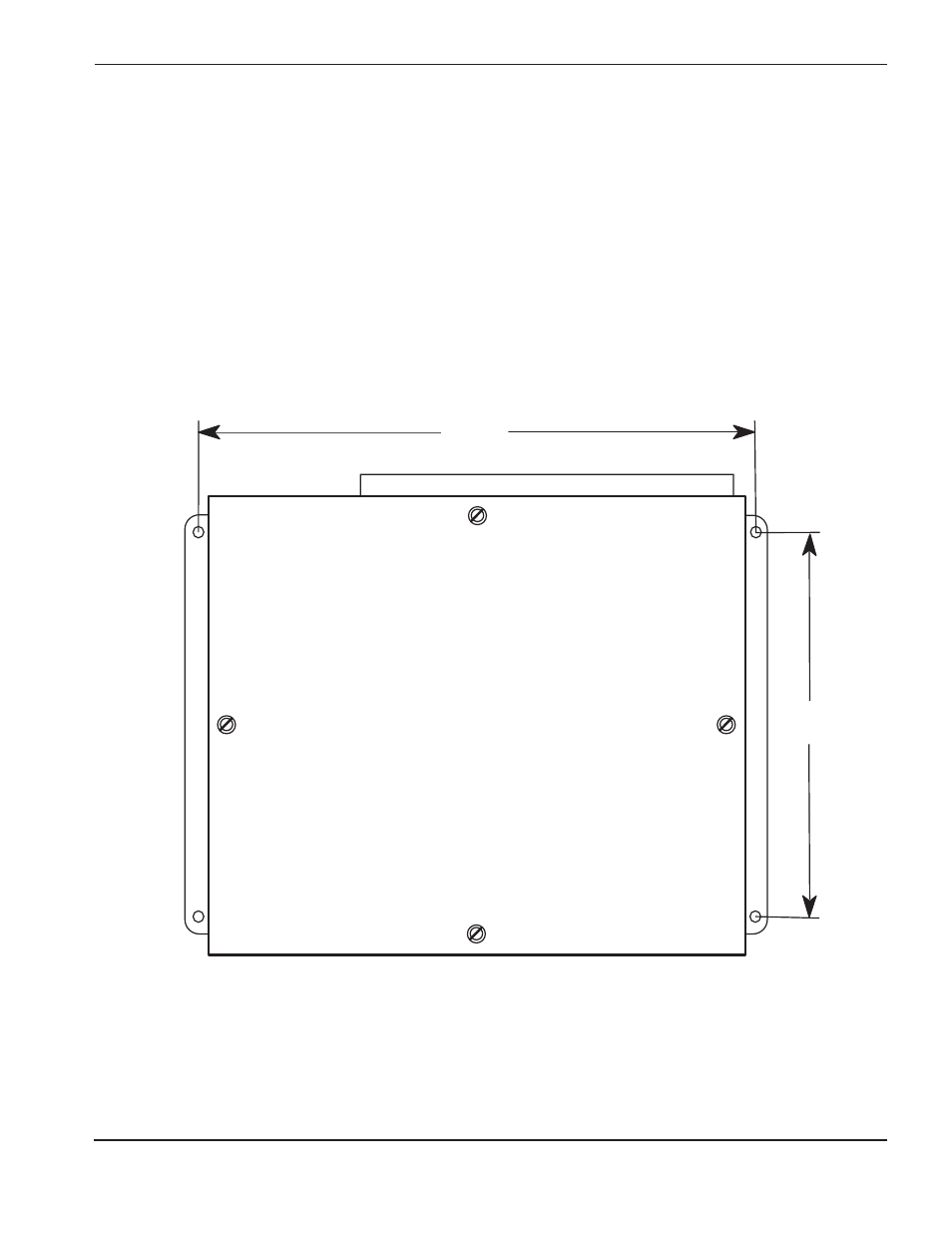

Figure 3-1 Montage du module THC
12 in.
(305 mm)
17.25 in.
(438 mm)
THC.70
