INSTALLATION
0
3-22 Command THC (Robotisé) Manuel d’instructions
Fil de contact ohmique
Faire passer le fil de contact ohmique dans le serre-câble du module d’interface plasma.
Placer une cosse à fourche de grosseur appropriée à l’extrémité du fil et fixer à la borne J5-5, SHIELD.
Connecter l’autre extrémité du fil de contact ohmique à la languette IHS sur la buse de protection de la
torche.
C
B
A

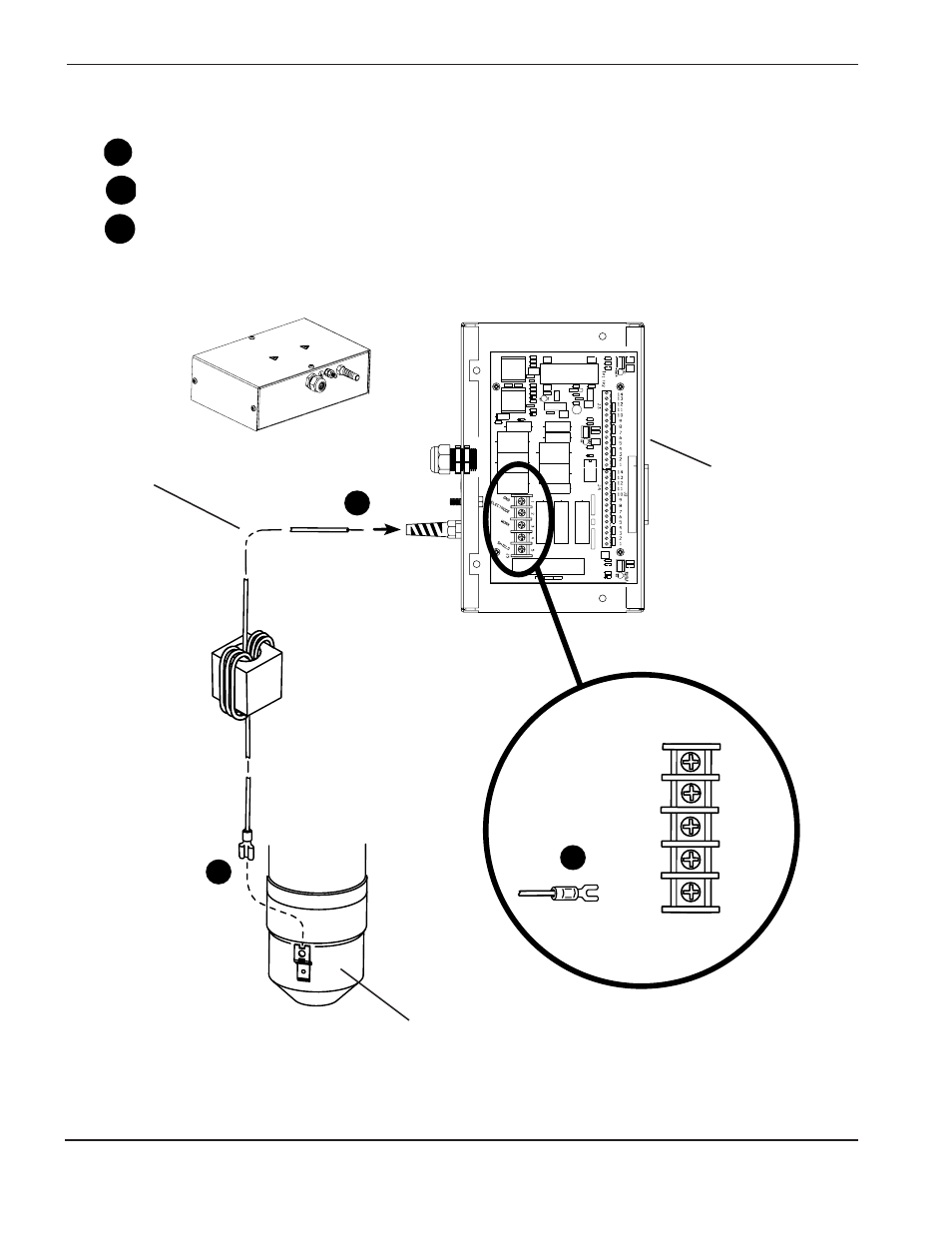

Figure 3-12 Connexion du fil de contact ohmique du HD3070
C
A
THC.76
B
SHIELD
2
3
1
4
5
J5
Ensemble
interface plasma
Buse de protection de la torche avec languette IHS
PAC184 N° de référence 120543
PAC186 N° de référence 020687
Fil de contact ohmique
