INSTALLATION
6
3-30 Command THC (Robotisé) Manuel d’instructions
N° de référence Longueur
123197 5 ft./1.5 m
123198 10 ft./3 m
123199 15 ft./4.6 m
123200 20 ft./6.1 m
123020 25 ft./7.6 m
123201 30 ft./9.1 m
123202 35 ft./10.6 m
N° de référence Longueur
123203 40 ft./12.2 m
123204 45 ft./13.7 m
123021 50 ft./15.2 m
123205 75 ft./23 m
123206 100 ft./30.5 m
123207 125 ft./38 m
123208 150 ft./45.6 m
THC.83
Connecteur typique
Nº de broche Couleur Nom du signal Fonction Nº de broche
5 Sortie Rouge Motor Phase A + Alimente le moteur de levage phase A+. 5 Entrée
9 Noir Moteur phase A + 9
4 Sortie Rouge Motor Phase A - Alimente le moteur de levage phase A-. 4 Entrée
8 Noir Moteur phase A - 8
3 Non connectée
7 Sortie Rouge Motor Phase B + Alimente le moteur de levage phase B+. 7 Entrée
6 Noir Moteur phase B + 6
2 Sortie Rouge Motor Phase B - Alimente le moteur de levage phase B-. 2 Entrée
1 Noir Moteur phase B - 1
Module de commande THC Moteur du dispositif de réglage en hauteur THC

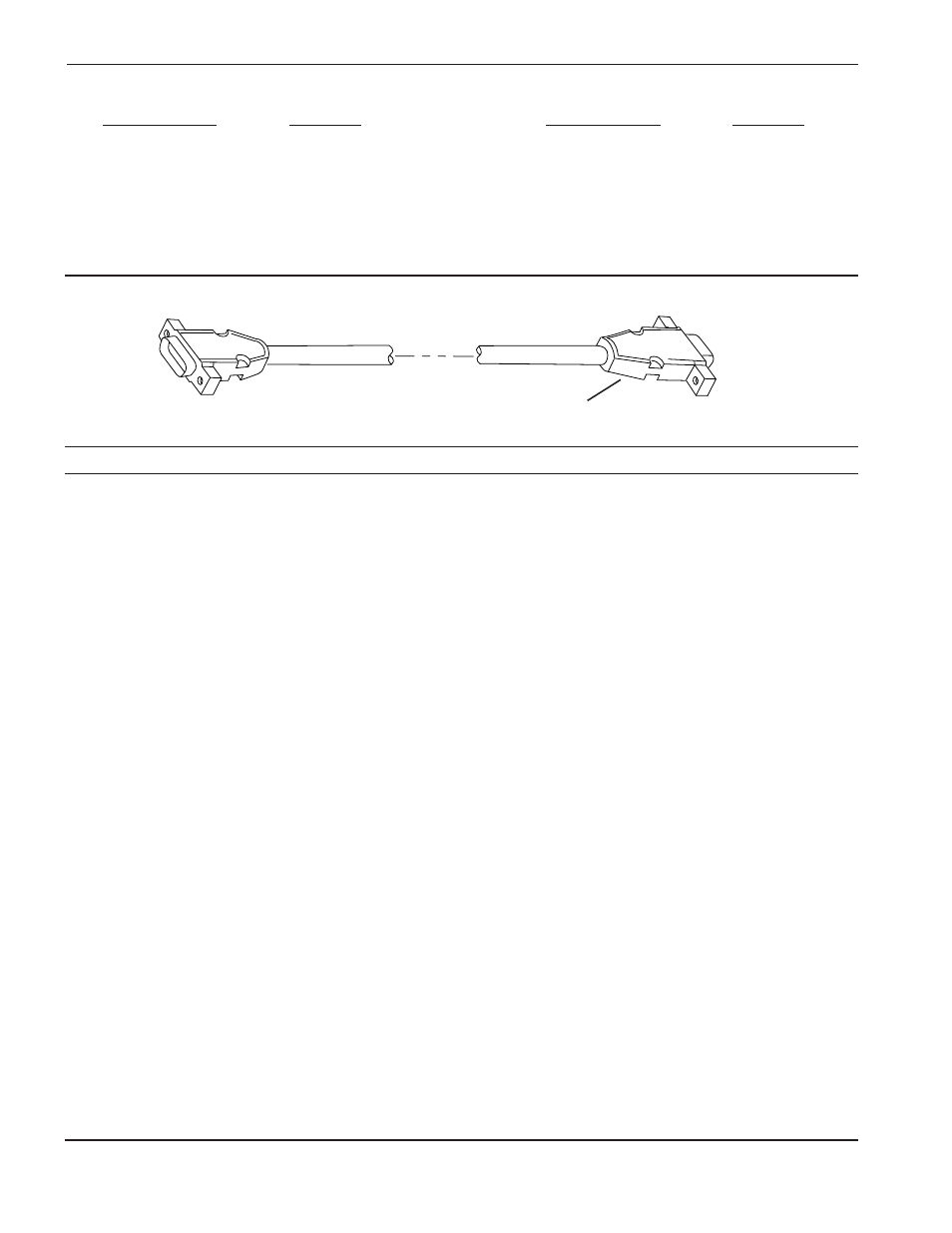

Figure 3-19 Câble d’entraînement du moteur – Numéros de référence et liste des signaux
