5-14 Command THC (Robotisé) Manuel d’instructions
Voyants du circuit d’interface lors d’une mise sous tension normale
Les DEL suivantes et les points d’essais se trouvent sur le circuit d’interface. Voir la figure 5-6.
DEL Fonction du signal État
D1 Alimentation On
D2 Relais de blindage Normalement On-Off quand l’arc s’amorce.
D5 Amorçage plasma On quand le signal de démarrage de la source de courant est actif.
D6 Contact ohmique Normalement Off-On quand la torche est en contact avec la tôle.
(HD3070, MAX200, HT2000, HT2000LHF, HT4400 uniquement)
Les points d’essai TP 1 (terre) et TP2 (+) permettent de diviser la mesure de la tension électrode-pièce isolée par 82.

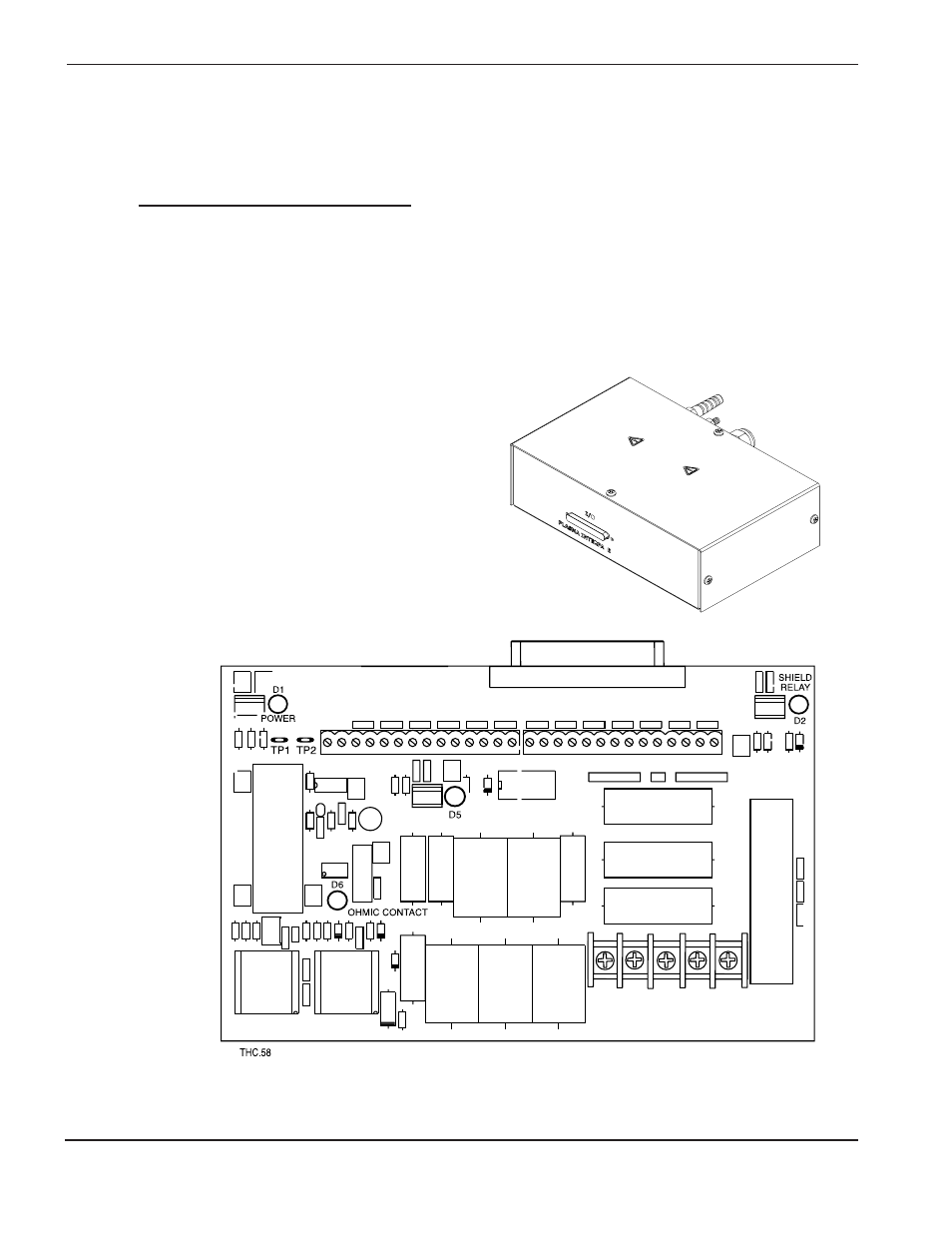

Figure 5-6 Circuit d’interface
