Hypertherm THC Robotic System - Manuel (Page 47)

N° de référence Longueur
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
N° de référence Longueur
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Nº de broche Couleur Nom du signal Fonction Nº de broche
1, 20 Noir/rouge Non connecté 1, 20
2, 21 Noir/vert Non connecté 2, 21
3, 22 Noir/bleu Non connecté 3, 22
5 Entrée Noir Drive ID2 - Le bit le plus significatif de l’identificateur du dispositif de levage (binaire 3). 5 Sortie
24 Brun Entraînement ID2 + 24
6 Entrée Noir Drive ID1 - L’identificateur du dispositif de levage (binaire 2). 6 Sortie
25 Orange Entraînement ID1 + 25
7 Entrée Rouge Drive ID0 - Le bit le moins significatif de l’identificateur Code de l’identificateur du 7 Sortie
26 Blanc Entraînement ID0 + du dispositif de levage (binaire 1). dispositif de levage pour le cavalier. 26
8 Sortie Rouge Lifter Up - Activé lorsque le dispositif de levage monte. 8 Entrée
27 Vert Levage ascendant + 27
9 Entrée Rouge Lower Limit Sw Com Jonction du contacteur à la limite inférieure. 9 Sortie
Jonction contacteur
limite inférieure
28 Entrée Bleu Lower Limit Switch Une fermeture de contacteur à l’entrée indique que la torche est à la position 28 Sortie
Contacteur limite la plus basse ou à la position zéro de déplacement.
inférieure
10 Sortie Rouge Lower Limit Switch 24 V Puissance du contacteur à la limite inférieure. 10 Entrée
Contacteur limite
inférieure 24V
11 Sortie Rouge Home Switch Une fermeture de contacteur à l’entrée indique que la torche est à la position 11 Entrée
Contacteur repos la plus haute ou à la position maximale de déplacement.
29 Sortie Jaune Home Switch Common Jonction du contacteur à la position de repos. 29 Entrée
Jonction contacteur repos
30 Sortie Brun Home Switch 24 V Puissance du contacteur à la position de repos. 30 Entrée
Contacteur repos 24V
16 Sortie Vert Lifter Down - Activé lorsque le dispositif de levage descend. 16 Entrée
35 Brun Levage descendant + 35
17 Sortie Vert Lifter Brake Out - Alimente le frein électromécanique du dispositif de levage. 17 Entrée
36 Orange Frein levage + 36
4 Entrée Noir Lifter Spare In 5 - Réservé 4 Sortie
23 Jaune De réserve levage 5 + 23
12 Sortie Rouge Crash Detect - Réservé 12 Entrée
31 Orange Détection de collision + 31
13 Sortie Vert Lifter Spare 3 - Réservé 13 Entrée
32 Blanc De réserve levage 3 + 32
14 Sortie Vert Reserved Réservé 14 Entrée
33 Bleu Réservé 33
15 Sortie Vert De réserve levage 1 - Réservé 15 Entrée
34 Jaune Riserva per unità di sollevamento 1 + 34
18 Blanc 24 VDC Common 24 V c.c. disponible, 500 mA maximum. 18 Entrée
Jonction 24 V c.c.
37 Noir 24 VCC+ 37
19 Reserved Réservé 19
Réservé
Module de commande THC Dispositif de réglage en hauteur

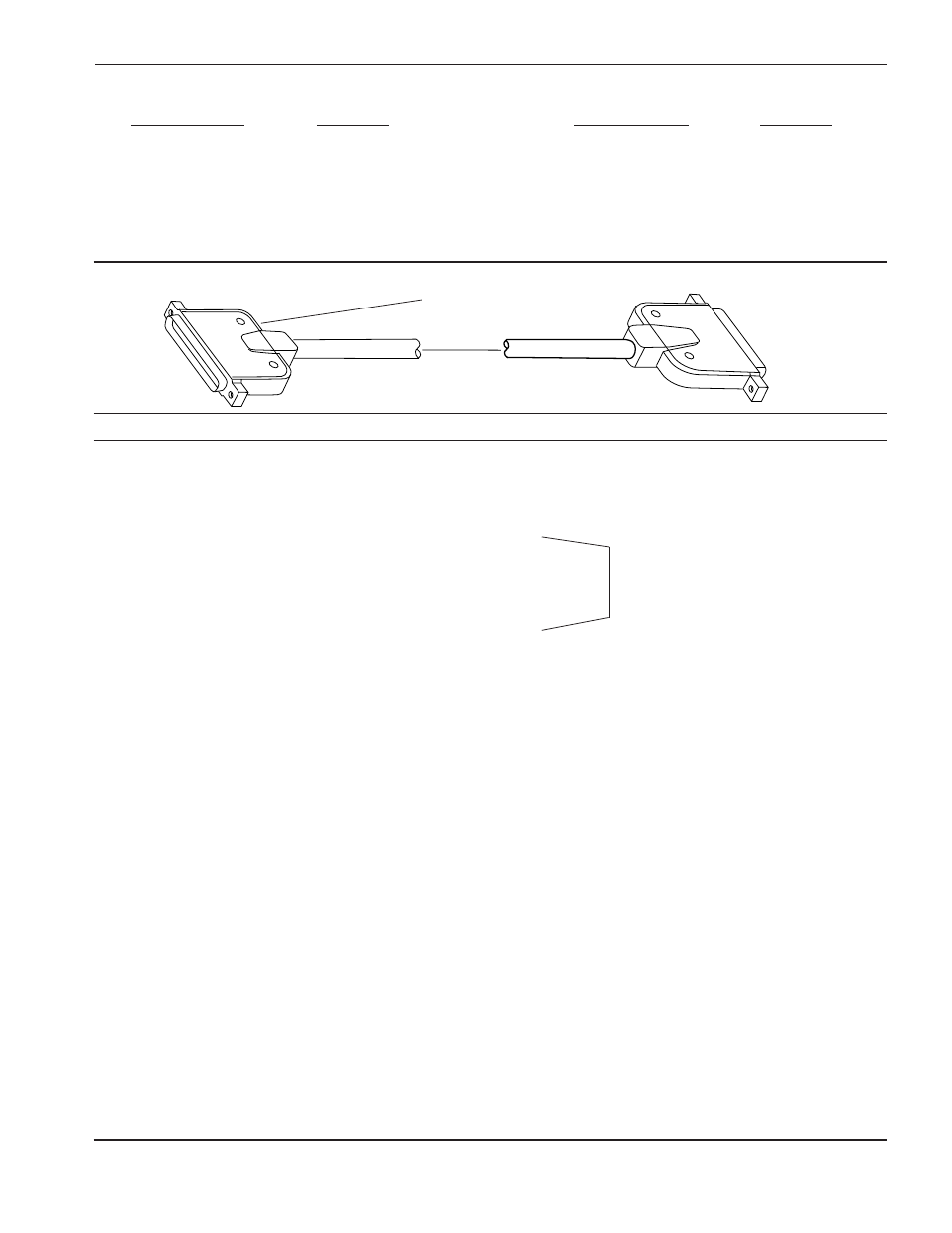

Figure 3-15 C âble I/O du dispositif de levage – Numéros de référence et liste des signaux
