INSTALLATION
6
3-10 Command THC (Robotisé) Manuel d’instructions
Interconnexions du système
Les numéros de référence des câbles et les listes de signaux sont donnés aux figures 3-14 à 3-19.
Câbles du système THC
Attention : Ne pas installer le câble de la télécommande parallèlement au fil de la torche ou
près de celui-ci. L'interférence électrique pourrait provoquer un fonctionnement
irrégulier de la télécommande de l’opérateur ou même l’endommager.
Installer les câbles du système comme l’indique la figure 3-5.

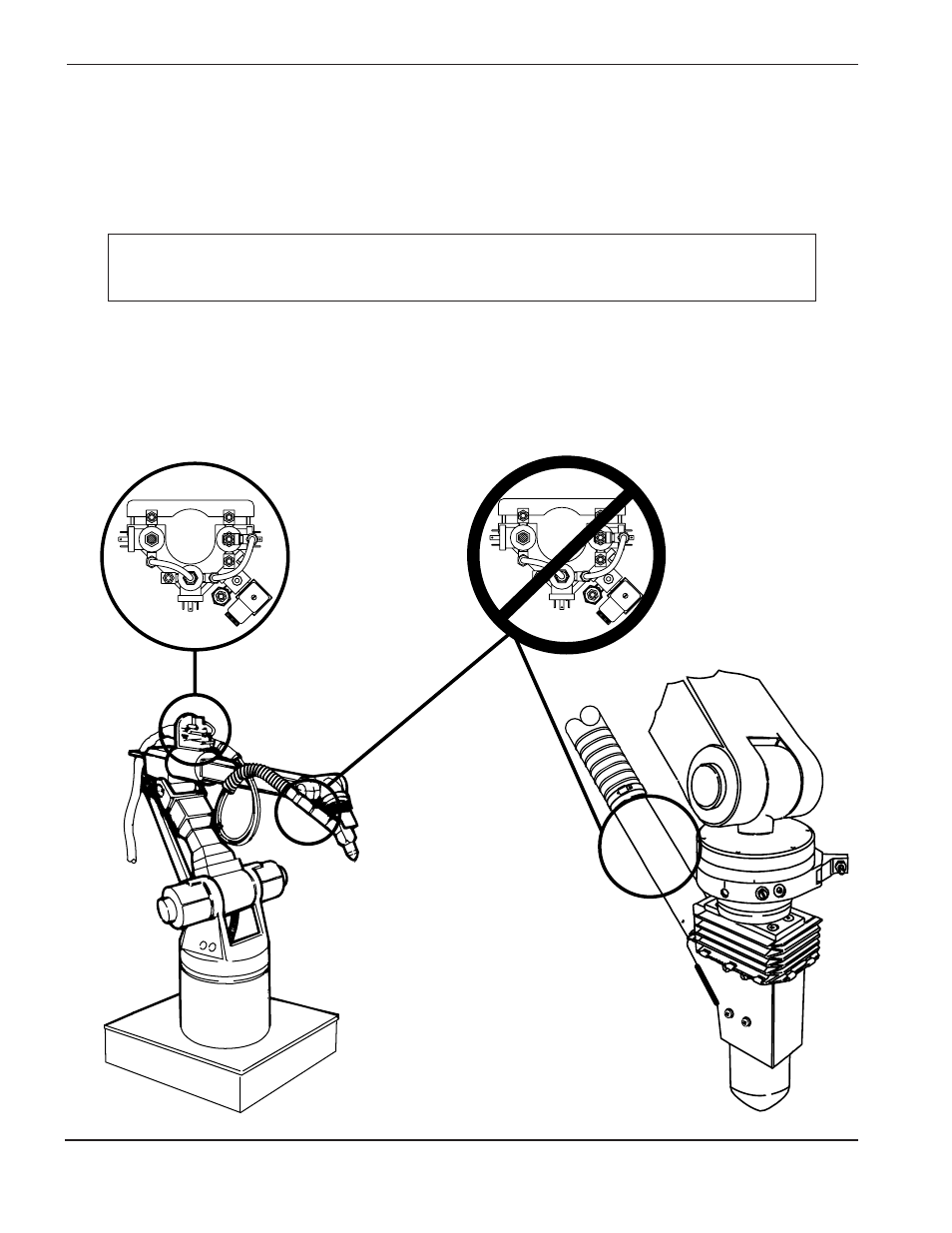

Avertissement : On ne peut pas monter le bloc d’électrovannes sur la gaine de la torche.
