ENTRETIEN
0
Command THC (Robotisé) Manuel d’instructions 5-9

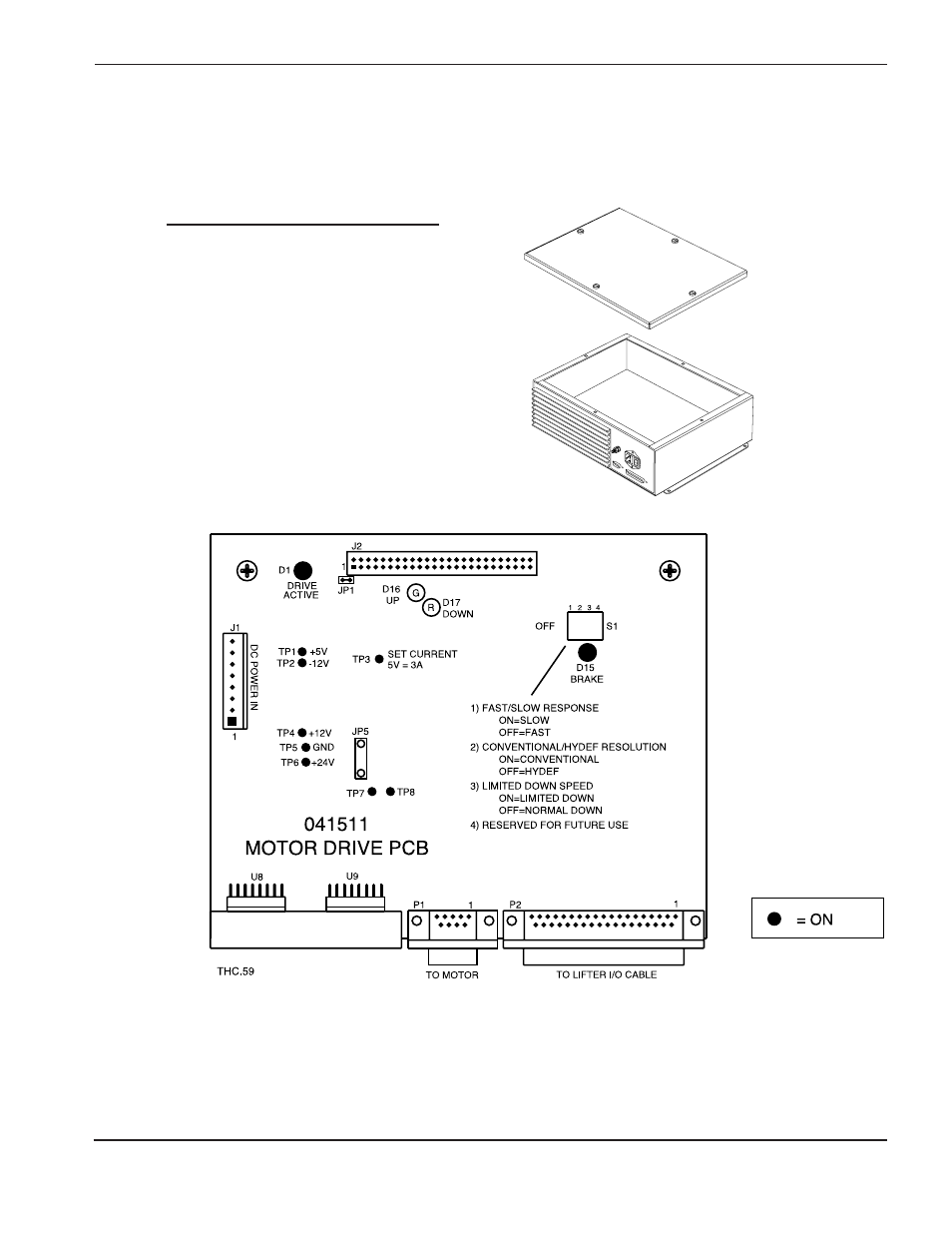

Figure 5-3 CI de l’entraînement moteur
Voyants du circuit d’entraînement du moteur lors d’une mise sous tension normale
Les DEL suivants sont situés sur l’entraînement moteur du CI à l’intérieur du module de commande. Voir la
figure 5-3.
DEL Fonction du signal État
D1 Entraînement actif On
D15 Frein relâché On
D16 Vers le haut Off
D17 Vers le bas Off
