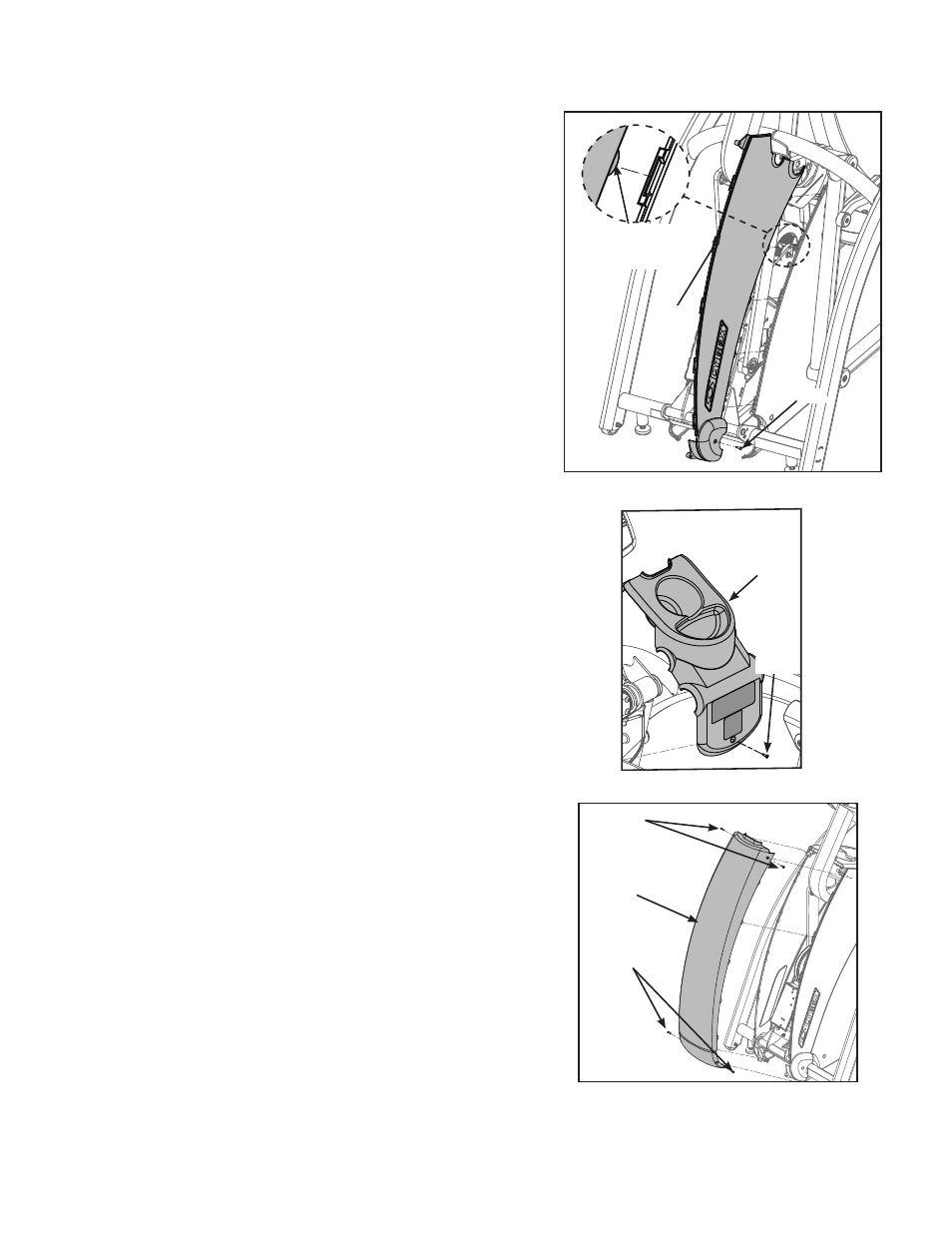

8. Fixez le capot supérieur gauche.
A.
Repérez le capot supérieur gauche (n° 9) et une vis
cruciforme n°8 x 0,625 noire (n° 17).
B.
Positionnez le capot supérieur gauche (n° 9) à sa place
sur le châssis principal et enfilez manuellement la vis
cruciforme n°8 x 0,625 noire (n° 17). Reportez-vous
à la figure 5.
REMARQUE : Assurez-vous que les connecteurs de blocage
sont solidement fixés. Reportez-vous à la
figure 5.
C. A l’aide du tournevis Phillips, serrez solidement la vis
cruciforme n° 8 x 0,625 noire (n° 17).
D. Répétez les étapes 8A à 8C pour installer le capot
supérieur droit.
9. Fixez le capot du dessus.
A. Repérez le capot supérieur gauche (n° 11) et une vis
cruciforme n°8 x 0,625 noire (n°17).
B. Placez le capot supérieur (n° 11) à sa place sur le châssis
principal et enfilez manuellement la vis cruciforme n°8 x
0,625 noire (n° 17). Reportez-vous à la figure 6.
C. A l’aide du tournevis Phillips, serrez solidement la vis
cruciforme n° 8 x 0,625 noire (n° 17).
Installation et
assemblage
Page 5 - 7
Figure 6
N°11
N°17
Figure 5
Connecteurs
de blocage
N°9
N°17
10. Fixez le capot avant.
A.
Repérez le capot avant (n° 8) et les quatre vis
cruciformes n° 8 x 0,625 (n° 17).
B. Placez le capot avant (n° 8) à sa place sur
le châssis principal et enfilez manuellement
les quatre vis cruciformes n°8 x 0,625 noires
(n° 17). Reportez-vous à la figure 7.
C. A l’aide du tournevis Phillips, serrez solidement les
quatre vis cruciformes n° 8 x 0,625 noires (n° 17).
Figure 7
N°8
N°17
