41
10-FONCTIONNEMENT
RÉGLAGE AIR AVEC SYSTÈME PUSH-PULL
Appuyer sur la poignée de réglage de l'air, celle-ci grâce à un ressort sortira légèrement de son emplacement et ensuite il sera possible
de la tourner à droite ou à gauche selon si l'on souhaite une entrée de l'air comburant plus ou moins grande dans une chambre de
combustion.
L'entrée de l'air primaire et secondaire est prédéterminée ; en déplaçant la poignée, on dose automatiquement la quantité de l'air primaire
et secondaire en entrée.
Une fois le réglage effectué, il est possible d'appuyer de nouveau sur la poignée pour la faire entrer dans son emplacement.
POIGNÉE AIR PRIMAIRE (TOURNÉE VERS LA GAUCHE)
La poignée, tournée vers la gauche (c'est-à-dire dans le sens anti-horaire) pos.3, a le but d'apporter une grosse quantité d'air dans le foyer
pour permettre un allumage du feu rapide et efficace.
POIGNÉE AIR SECONDAIRE (EN POSITION 2)
L'air secondaire, comme on le nomme, est celui qui permet l'achèvement de la combustion et la hausse des rendements (poignée en
pos.2).
La position de la poignée détermine la puissance nominale en réduisant au minimum l'air primaire et l'entrée de l'air secondaire.
POIGNEE TOURNÉE VERS LA DROITE
En tournant la poignée dans le sens horaire, on diminue la quantité d'air dans la chambre de combustion jusqu'à arriver à la position 1 où
il y a seulement une petite quantité d'air primaire.
Cette position est utilisée pour faire durer la combustion (par exemple la nuit, ou quand on n'est pas à la maison), de façon à ce que le
produit soit au minimum, on économise du combustible et on garde la flamme.

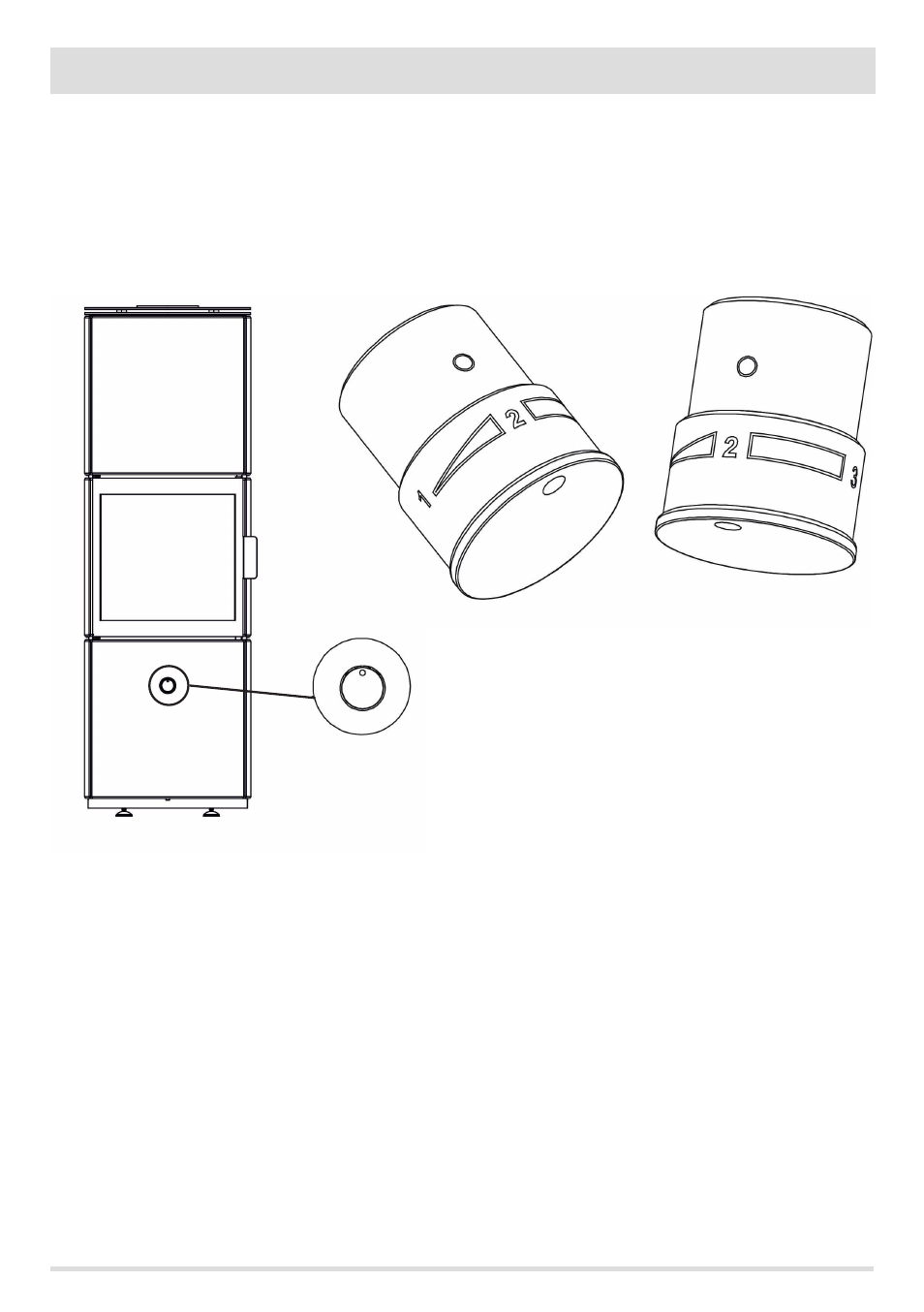

POIGNÉE DE RÉGLAGE DE L'AIR POSITIONS 1-2-3
Service Technique - Droits réservés - Reproduction interdite
POIGNÉE DE RÉGLAGE DE L'AIR EN POSITION 2
