8
2-INSTRUCTIONS POUR L'INSTALLATION
PRISE D'AIR EXTERNE
Réaliser sur la paroi externe, à proximité du poêle, un trou de passage avec section libre minimum de 100 cm² (trou diamètre 13 cm ou
carré 12x12cm en considérant les grilles ordinaires de protection), protégé par une grille vers l'extérieur.
La prise d'air doit aussi :
• être protégée par des grilles, des grillages métalliques, etc., sans en réduire par ailleurs la section précise utile ;
• positionnée de façon à éviter qu'elle puisse être obtruée ;
• être réalisée de façon à rendre les opérations d'entretien possibles ;
• être communicante directement avec la pièce d'installation ;
• dans le cas de canalisations, jusqu'à 3,5 ml, augmenter la section de 5% environ tandis que pour des mesures supérieures augmenter
de 15%.
Se rappeler que les grilles d'aération reportent toujours la section utile en cm 2 sur l'un de ses côtés.
Dans le choix de la grille et de la taille du trou, vérifier que la section utile de la grille est supérieure ou égale à la
section requise par le fabricant pour le fonctionnement du produit.
IMPORTANT !
L'afflux d'air peut être obtenu aussi par une pièce adjacente à celle d'installation pourvu que ce flux puisse avoir
lieu librement à travers les ouvertures permanentes, communicantes avec l'extérieur ; le raccordement avec des
centrales thermiques, garages, cuisines ou salles de bain est interdit.
RACCORDEMENT A LA CHEMINÉE
Le raccordement à la cheminée est un élément très important qui doit être effectué avec soin et attention. Les produits ont l'évacuation
des fumées en haut ou à l'arrière. Le montage du tube d'évacuation des fumées doit être effectué de façon à garantir l'étanchéité durant
le fonctionnement du produit en dépression et éviter la formation et le transport vers le produit de condensation.
D'éventuels dispositifs de réglage manuel du tirage insérés dans le tube ne doivent pas fermer de façon hermétique la section interne
du tuyau. Ces clapets doivent être pourvus d'un mécanisme approprié pour éviter la rotation complète de la valve en position fermée. La
surface minimum de l'ouverture de sécurité doit représenter 3 % de la section de passage et pas être inférieure à 20 cm². Si le canal de
fumée a une section horizontale, celle-ci doit avoir une évolution ascendante avec une pente minimum de 3-5% (3-5 cm pour chaque
mètre).
La projection en horizontal du canal de fumée ne doit pas avoir une longueur de plus de 2 m.
L'emploi de tubes flexibles et en fibre-ciment est interdit. Le canal de fumée ne doit pas traverser des pièces dans
lesquelles l'installation d'appareils à combustion est interdite. Il est interdit d'employer des tubes à sortie relevée.

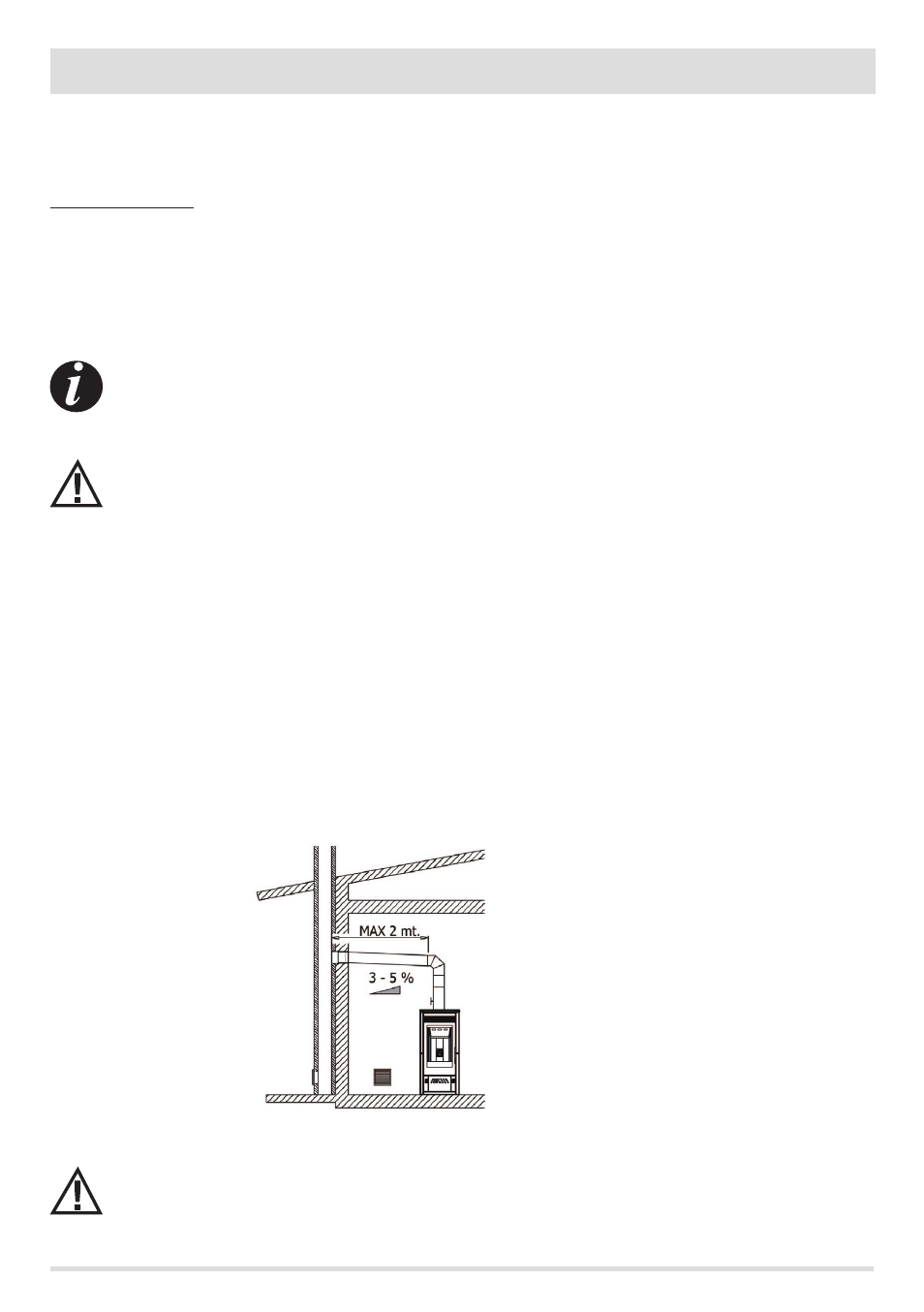

EXEMPLE DE RACCORDEMENT À LA CHEMINÉE
