8-MONTAGE REVÊTEMENT STUB OVERNIGHT

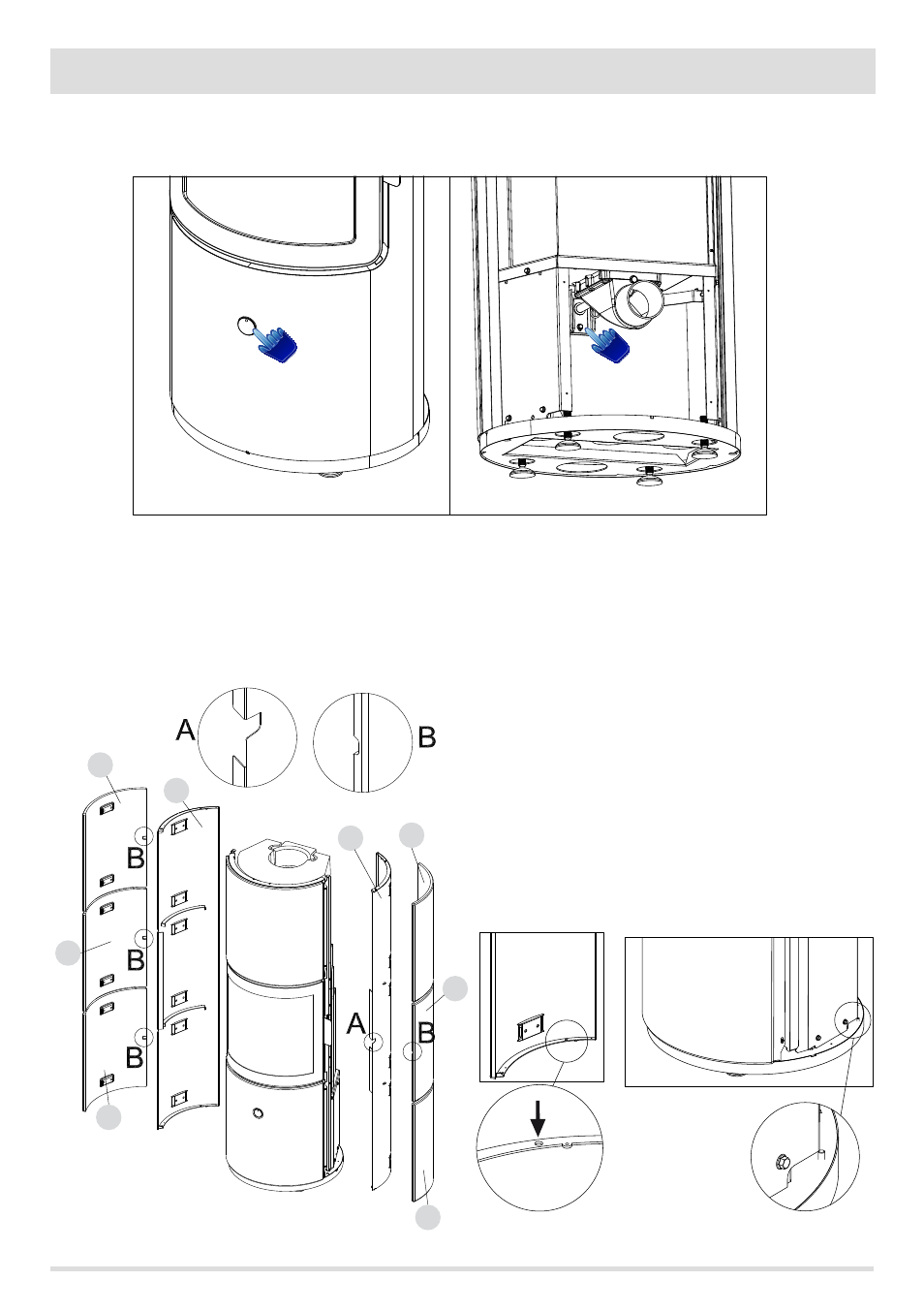

FIG.5 ASSEMBLAGE DES PANNEAUX LATÉRAUX
FIG.6 MONTAGE DES PANNEAUX LATÉRAUX
Avant de procéder à l’installation des panneaux latéraux, il faut centrer et de fixer la poignée de régulation de l’air. Avec une main, tenir la
poignée dans l’axe (à l’avant) et avec l’autre, serrer la vis à l’arrière du poêle.
Montage des panneaux latéraux.
Comme pour le panneau central, fixer le châssis en fer aux trois céramiques par côté à l'aide des huit vis (voir les pages ”composition des
kits céramique”). Le panneau en fer du côté poignée a un évidement (détail A). Placer la céramique intermédiaire tournée de façon à ce
que l'évidement (détail B) soit du même côté que le châssis en fer, puis vers l'ouverture de la porte. La céramique inférieure, supérieure et
les trois céramiques du côté opposé à l'ouverture de la porte doivent avoir l'évidement sur la partie arrière (FIG.5). Une fois l’assemblage
des panneaux terminé, les faire entrer dans la cheville S (fig.6) située à l’arrière en bas du poêle.
