7-MONTAGGIO REVÊTEMENT STUB

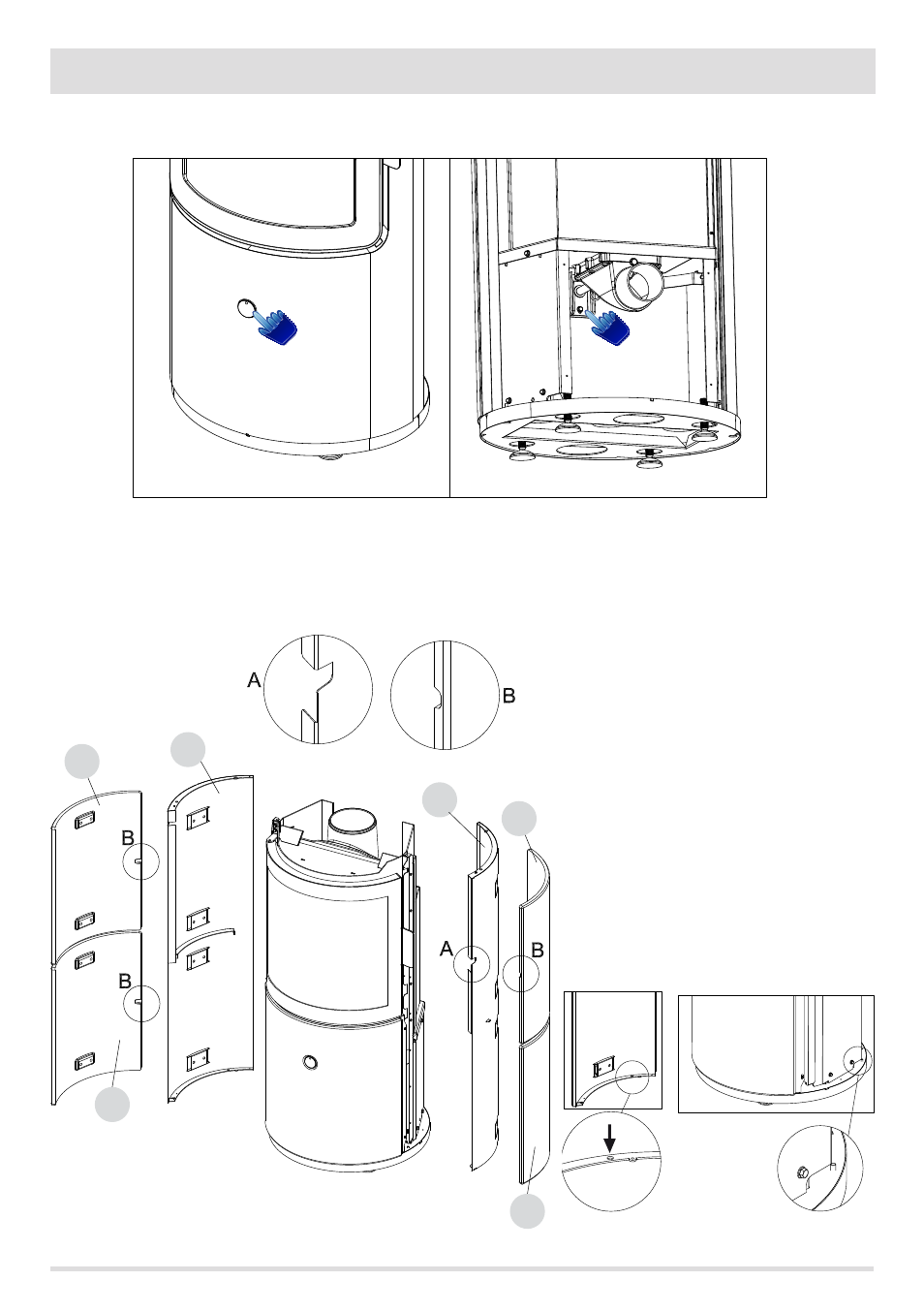

FIG.5 ASSEMBLAGE DES PANNEAUX LATÉRAUX
FIG.6 MONTAGE DES PANNEAUX LATÉRAUX
Avant de procéder à l’installation des panneaux latéraux, il faut centrer et de fixer la poignée de régulation de l’air. Avec une main, tenir la
poignée dans l’axe (à l’avant) et avec l’autre, serrer la vis à l’arrière du poêle.
Montage des panneaux latéraux.
Comme pour le panneau central, fixer le châssis en fer à la céramique à l'aide des huit vis. Le panneau en fer du côté poignée a un
évidement (détail A). Placer la céramique supérieure tournée de façon à ce que l'évidement (détail B) soit du même côté que le châssis
en fer, puis vers l'ouverture de la porte. La céramique inférieure et les deux céramiques du côté opposé à l'ouverture doivent, elles, avoir
l'évidement sur la partie arrière (FIG.5 détail B). Une fois l’assemblage des panneaux terminé, les faire entrer dans la cheville S (fig.6)
