7-MONTAGGIO REVÊTEMENT STUB
située à l’arrière en bas du poêle et les fixer dans la partie supérieure avec la vis “I” fournie (FIG.7).
Montage du panneau arrière en cas de sortie d'air arrière.
En cas de sortie fumées supérieure, les deux panneaux latéraux se rencontrent à l’arrière et sont fixés (figure 11) supérieurement par les
deux vis “I”. Alors que pour la sortie fumées arrière, insérer le panneau “N” dans l’encastrement prévu dans la partie basse du poêle (FIG.8-
10), puis dans la partie haute (FIG.9), fixer le panneau arrière aux deux panneaux latéraux avec les deux vis “I” fournies. L'insertion du
couvercle permettra la fixation complète des panneaux.

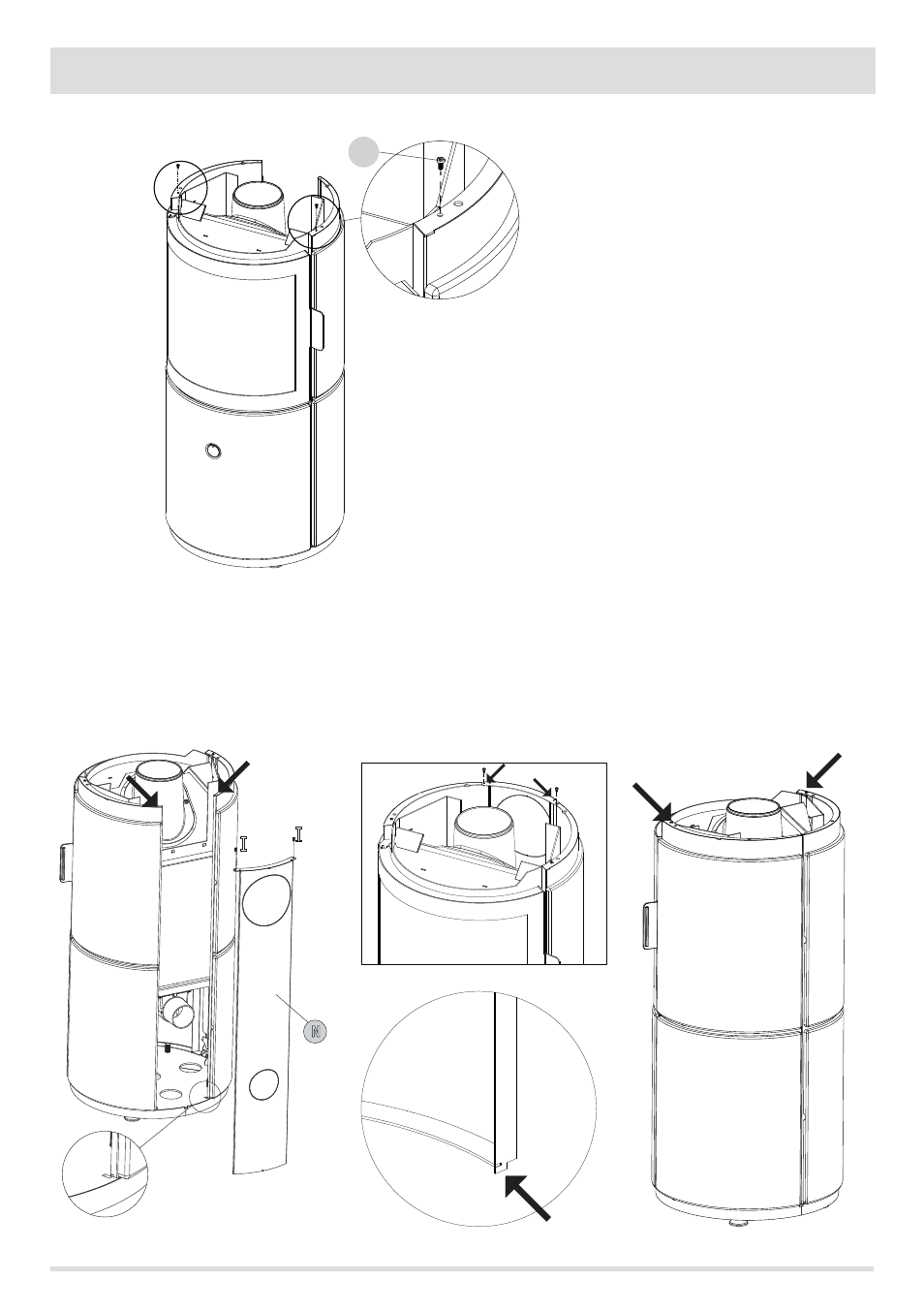

FIG.7 FIXATION SUPÉRIEURE DES PANNEAUX
LATÉRAUX
FIG.8 MONTAGE DU PANNEAU ARRIÈRE FIG.10 DÉTAIL D'ENCASTREMENT INFÉRIEUR DU
PANNEAU ARRIÈRE
FIG.11 PANNEAUX AVEC SORTIE D'AIR SUPÉRIEURE
FIG.9 FIXATION SUPÉRIEURE
