12
2-INSTRUCTIONS POUR L'INSTALLATION

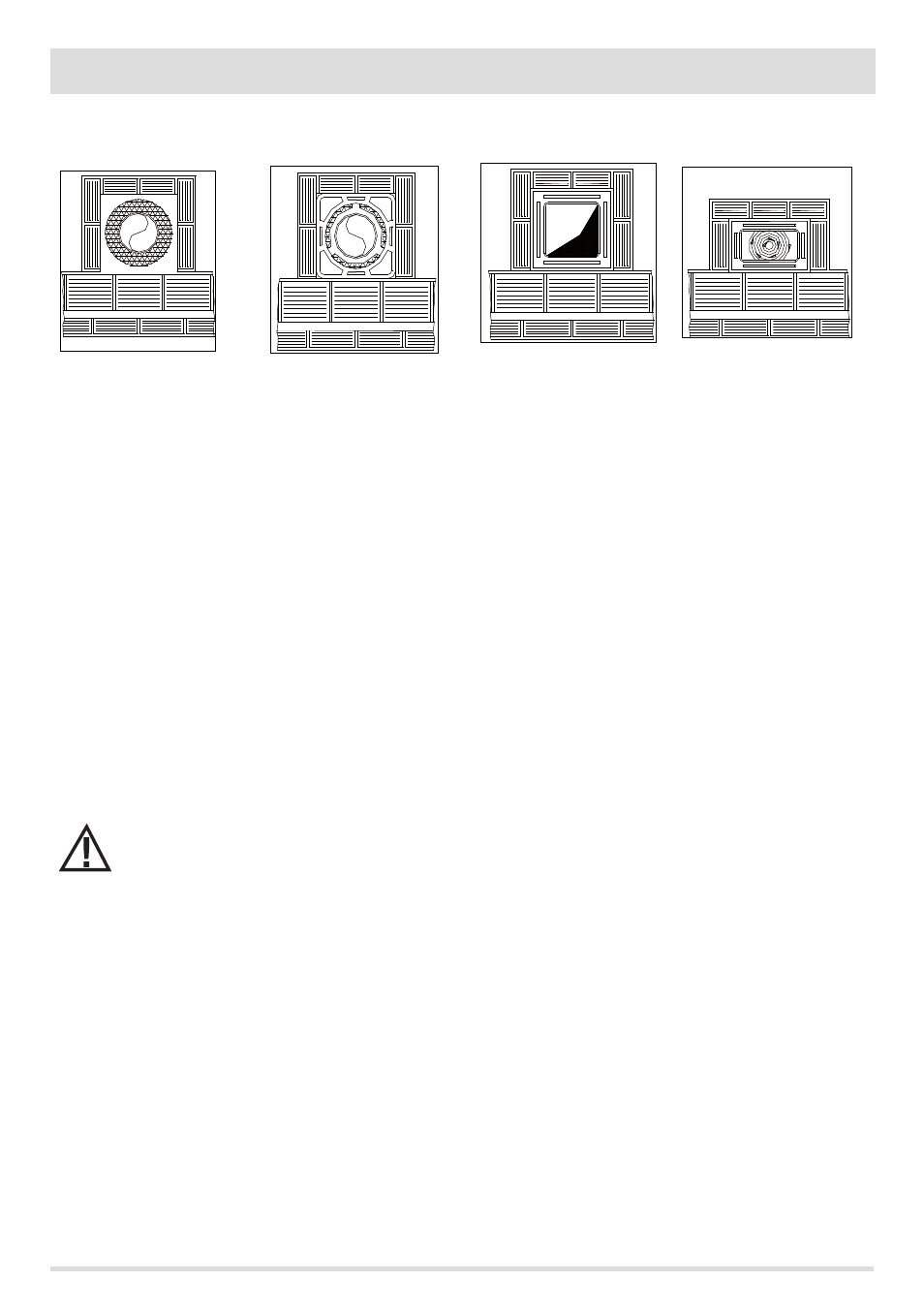

EXEMPLES DE CHEMINÉES
Cheminée en acier AISI 316
avec double chambre isolée,
avec de la fibre céramique ou
équivalent résistant à 400°C.
Cheminée en matériau
réfractaire avec double chambre
isolée et gaine extérieure en
béton allégé avec matériau
alvéolaire du type argile.
Cheminée traditionnelle en
argile section carrée avec
bouchons vides isolants.
Éviter des cheminées avec
section rectangulaire interne
où le rapport entre le côté le
plus grand et l'autre plus petit
serait de plus de 1,5 (type par
ex. 20x40 ou 15x30).
EXCELLENTE BONNE MÉDIOCRE MAUVAISE
Pour les cheminées avec section carrée ou rectangulaire, les coins intérieurs doivent être arrondis avec un rayon qui ne soit pas inférieur à
20 mm. Pour la section rectangulaire, le rapport entre les dimensions internes doit être ≤1,5.
Les sections/longueurs des cheminées reportées dans le tableau des données techniques sont des indications pour une installation
correcte. D'éventuelles configurations alternatives devront être correctement dimensionnées selon la méthode générale de calcul de l'UNI
EN13384-1.
On conseille que le tuyau de fumée soit pourvu d'une chambre de récupération de matériaux solides située sous l'entrée du canal de fumée
de façon à facilité son ouverture et permettre une inspection par une porte d'air étanche.
Dans le cas où l'on douterait des prestations de sa cheminée ou que les dimensions de celle-ci seraient différentes de
celles recommandées, il est vivement conseillé de faire faire, par un installateur autorisé du fabricant, un état des
lieux préventif et une mesure instrumentale des prestations de la cheminée.
Le fabricant décline toute responsabilité concernant le mauvais fonctionnement du produit si celui-ci est dы а
l'utilisation d'une cheminée mal dimensionnée et installée de façon à ne pas répondre aux conditions citées.
