2-INSTRUCTIONS POUR L'INSTALLATION
RACCORDEMENT DU PRODUIT À LA CHEMINÉE
Le tuyau de sortie des fumées est prédisposé par l'entreprise pour la sortie des fumées vers le haut du produit.
On peut porter la sortie fumées sur l’arrière du produit. Dans le cas du poêle STUB, il faut dévisser les deux vis sur le collier des raccords
fumées et le tourner de 180°, alors que pour le poêle STUB Overnight, il acheter le raccord sortie fumées arrière (voir le paragraphe
suivant).
Avant d'installer le kit en matériau réfractaire (si prévu) pour l'accumulation de la chaleur, insérer le raccord sortie fumées (en option) au
tuyau déjà placé sur le produit et détacher le bouchon semitranche qui se trouve sur le panneau arrière du produit.
Service Technique - Droits réservés - Reproduction interdite

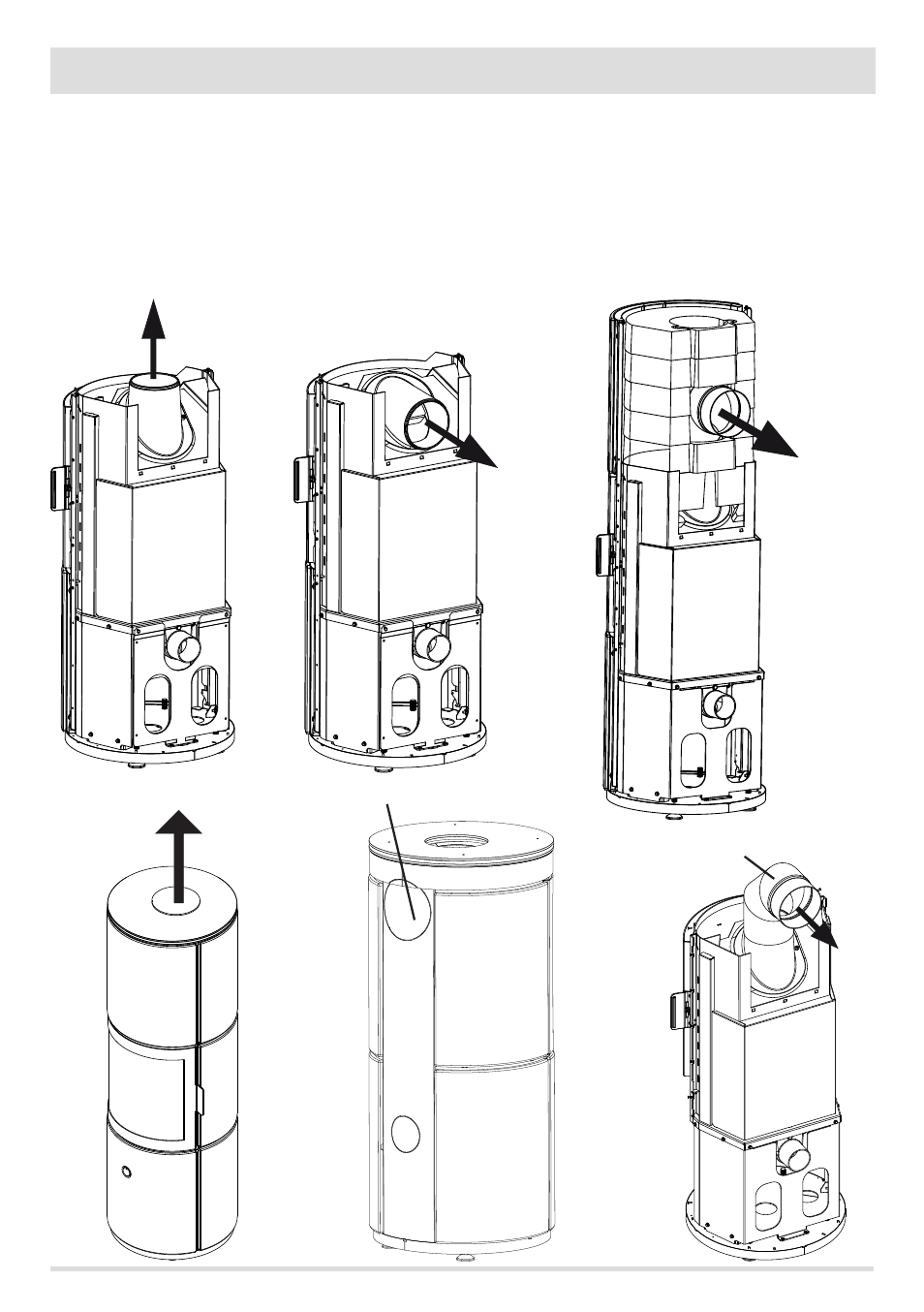

RACCORD SORTIE FUMÉES ARRIÈRE
(FACULTATIF) POUR POÊLE STUB OVERNIGHT
BOUCHON SEMI-
TRANCHE
RACCORD SORTIE FUMÉES SUPÉRIEURE OU ARRIÈRE POÊLE STUB
RACCORD SORTIE FUMÉES ARRIÈRE POÊLE STUB OVERNIGHT
(RACCORD FACULTATIF)
SORTIE FUMES SUPÉRIEURE POÊLE STUB OVERNIGHT
