7-MONTAGGIO REVÊTEMENT STUB
MONTAGE DU REVÊTEMENT
L'installation des flancs en céramique ne présente pas de difficulté particulière. L’attention principale est d’installer les deux flancs au poêle
uniquement lorsque celui-ci est positionné à l’endroit choisi. Les déplacements avec les flancs assemblés pourraient endommager le sol.
VERSION STUB AVEC SORTIE D'AIR ARRIÈRE OU SUPÉRIEURE
Montage du panneau central.
Tout d'abord, prendre les deux profils latéraux et les fixer à la structure du poêle à l'aide des vis fournis (quatre vis à droite et cinq à gauche)
FIG.1. Positionner la céramique “A” sur un plan, en faisant attention de mettre un chiffon doux en-dessous pour ne pas érafler la surface de
la céramique. Mettre le châssis en fer sur la céramique “E” et, avec une légère pression, le fixer par-dessus avec les quatre vis “C” fournies
avec le panneau en céramique “A” (FIG.2).
Une fois l'assemblage de la céramique avec le support terminé, faire passer avec soin la poignée de réglage de l'air à travers l'orifice sur le
panneau puis approcher le panneau de céramique de la structure (FIG.3). À l'aide des deux vis à droite et des deux vis à gauche “H”, bloquer
le panneau au profil latéral, puis à la structure du poêle (FIG.4).
IMPORTANT :
Lorsque l'on adosse le panneau central à la structure, il est nécessaire de centrer la poignée avec le trou du panneau.

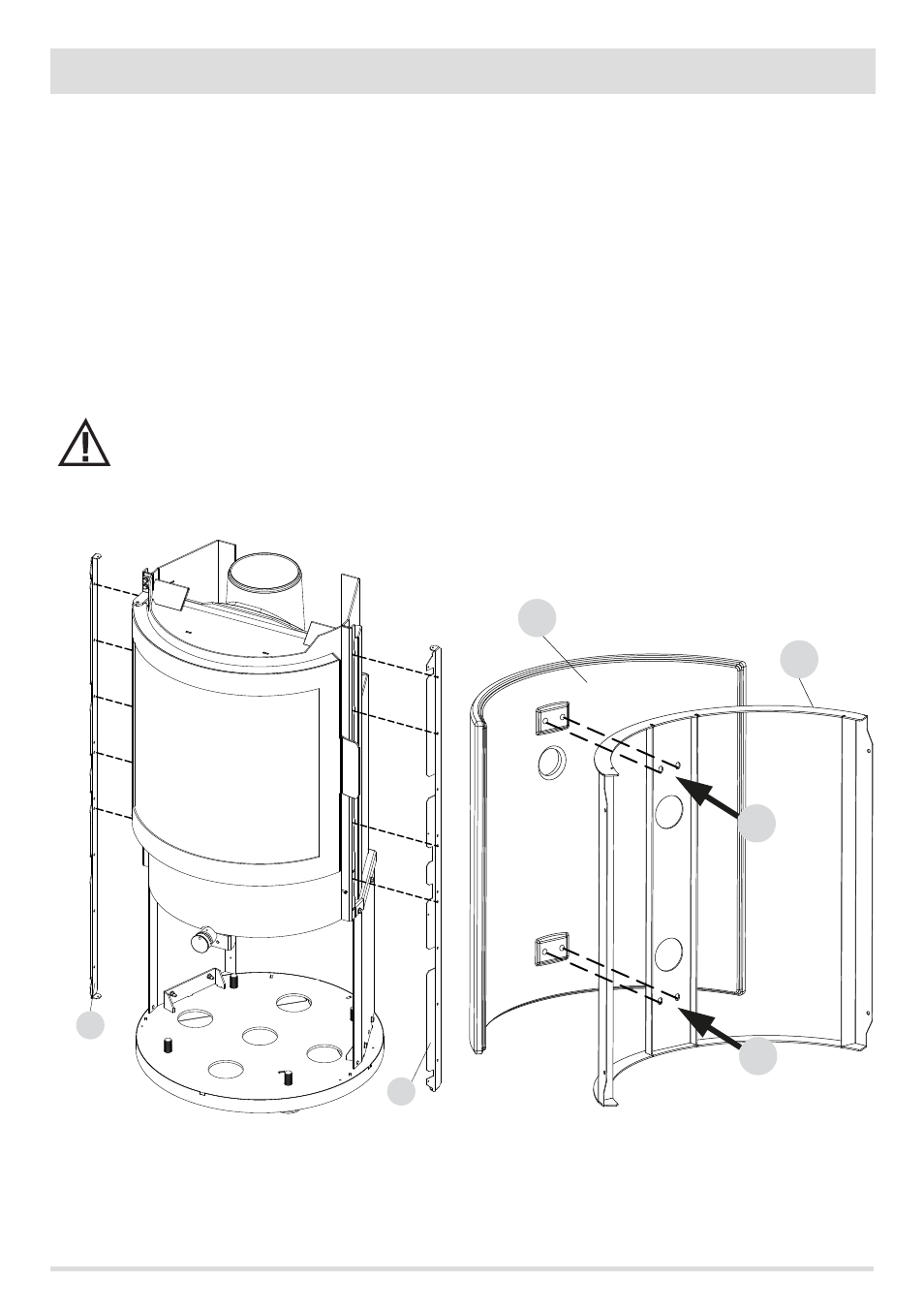

FIG.1 MONTAGE DES PROFILS LATÉRAUX FIG.2 ASSEMBLAGE DU PANNEAU EN
CÉRAMIQUE ET SUPPORT EN FER
