8-MONTAGE REVÊTEMENT STUB OVERNIGHT
VERSION STUB OVERNIGHT AVEC SORTIE FUMÉES ARRIÈRE OU SUPÉRIEURE
Montage du panneau central.
Tout d'abord, prendre les deux profils latéraux et les fixer à la structure du poêle à l'aide des vis fournis (quatre vis à droite et cinq à gauche)
FIG.1. Positionner la céramique “A” sur un plan, en faisant attention de mettre un chiffon doux en-dessous pour ne pas érafler la surface de
la céramique. Mettre le châssis en fer sur la céramique “F” et, avec une légère pression, le fixer par-dessus avec les quatre vis “D” fournies
avec le panneau en céramique “A” (FIG.2).
Une fois l'assemblage de la céramique avec le support terminé, faire passer avec soin la poignée de réglage de l'air à travers l'orifice sur
le panneau puis approcher le panneau de céramique de la structure (FIG.3). À l'aide des deux vis à droite et des deux vis à gauche “H”,
bloquer le panneau au profil latéral, puis à la structure du poêle (FIG.4). Pour le panneau central supérieur, effectuer la même procédure
(assemblage châssis “F”/céramique “B” et fixation au profil de l'étrier avec deux vis à droite et deux “H” vis à gauche “H”).
IMPORTANT :
Lorsque l'on adosse le panneau central inférieur à la structure, il est nécessaire de centrer la poignée avec le trou du
panneau.

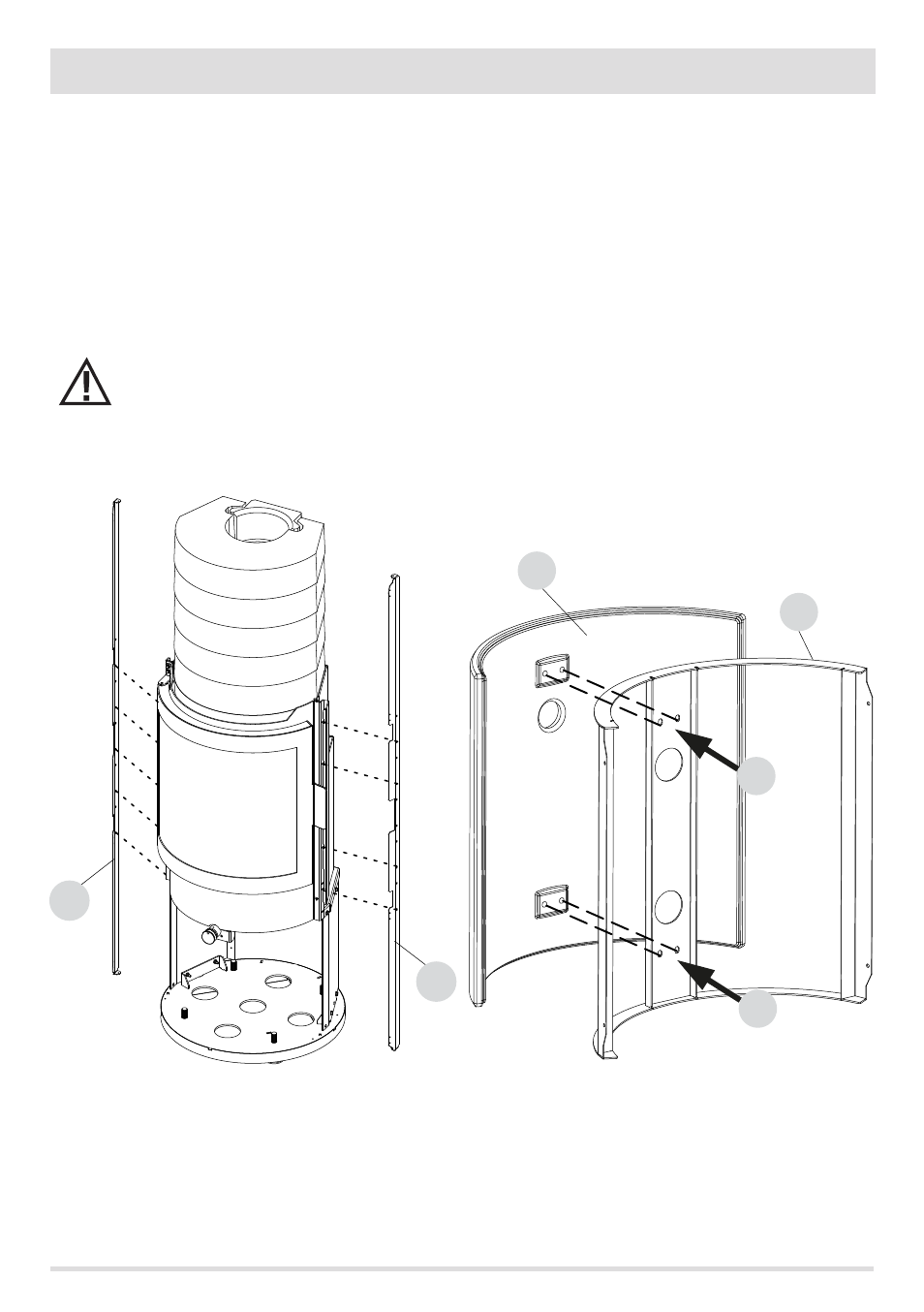

FIG.1 MONTAGE DES PROFILS LATÉRAUX FIG.2 ASSEMBLAGE DU PANNEAU EN
CÉRAMIQUE ET SUPPORT EN FER
