4-INSTALLATION ET MONTAGE
IMPORTANT !
Le produit doit être posé et raccordé à la cheminée par un technicien spécialisé ou par un personnel compétent de
façon à ce que chaque règlement local ou national soit satisfait et de toute façon en accord avec la norme UNI 10683.
Lorsque le produit et sa structure sont déballés, vérifier le parfait fonctionnement de chaque partie ou d'éventuels dommages dus au
transport. Si le produit est installé dans un lieu d'accès difficile, il est possible d'alléger son poids en enlevant les éléments internes qui
constituent le foyer. On recommande de repositionner correctement chaque élément.

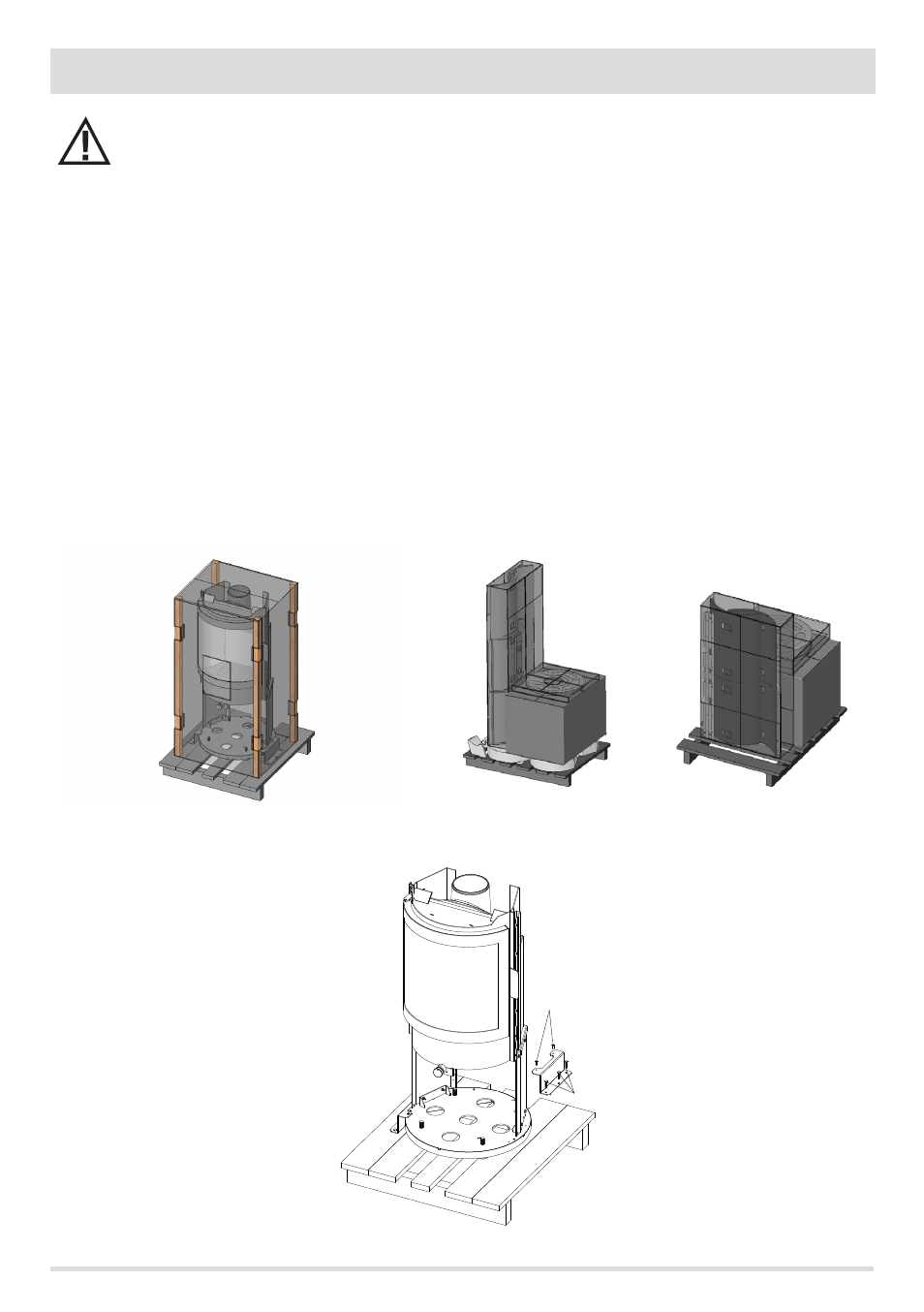

PRÉPARATION ET DÉSEMBALLAGE
Le produit est livré sur palette avec plusieurs emballages.
• Un contient la structure de la Fig. 1.
• Une plate-forme contenant les parties en réfractaire, la boîte en carton contenant les flancs, la boîte contenant les céramiques et la
boîte contenant le couvercle Fig.2/3.
Ouvrir l'emballage et enlever les cartons. Une fois l'emballage ouvert, enlever les deux étriers qui bloquent le produit à la plate-forme
(Fig.4).
Enlever les deux vis A et les trois autres vis B qui bloquent l'étrier à la plate-forme et positionner le produit dans l'emplacement choisi en
faisant attention qu'il soit bien conforme à ce qui est prévu.
FIG. 1 - EMBALLAGE STRUCTURE STUB
FIG. 2 – EMBALLAGE RÉFRACTAIRES ET
BOÎTE AVEC FLANCS, CÉRAMIQUES ET
COUVERCLE (STUB OVERNIGHT)
FIG. 4 - RETRAIT VIS EMBALLAGE
FIG. 3 – EMBALLAGE RÉFRACTAIRES ET
BOÎTE AVEC FLANCS, CÉRAMIQUES ET
COUVERCLE (STUB)
