9-MONTAGE COUVERCLE
POÊLE STUB SORTIE FUMÉES SUPÉRIEURE OU ARRIÈRE

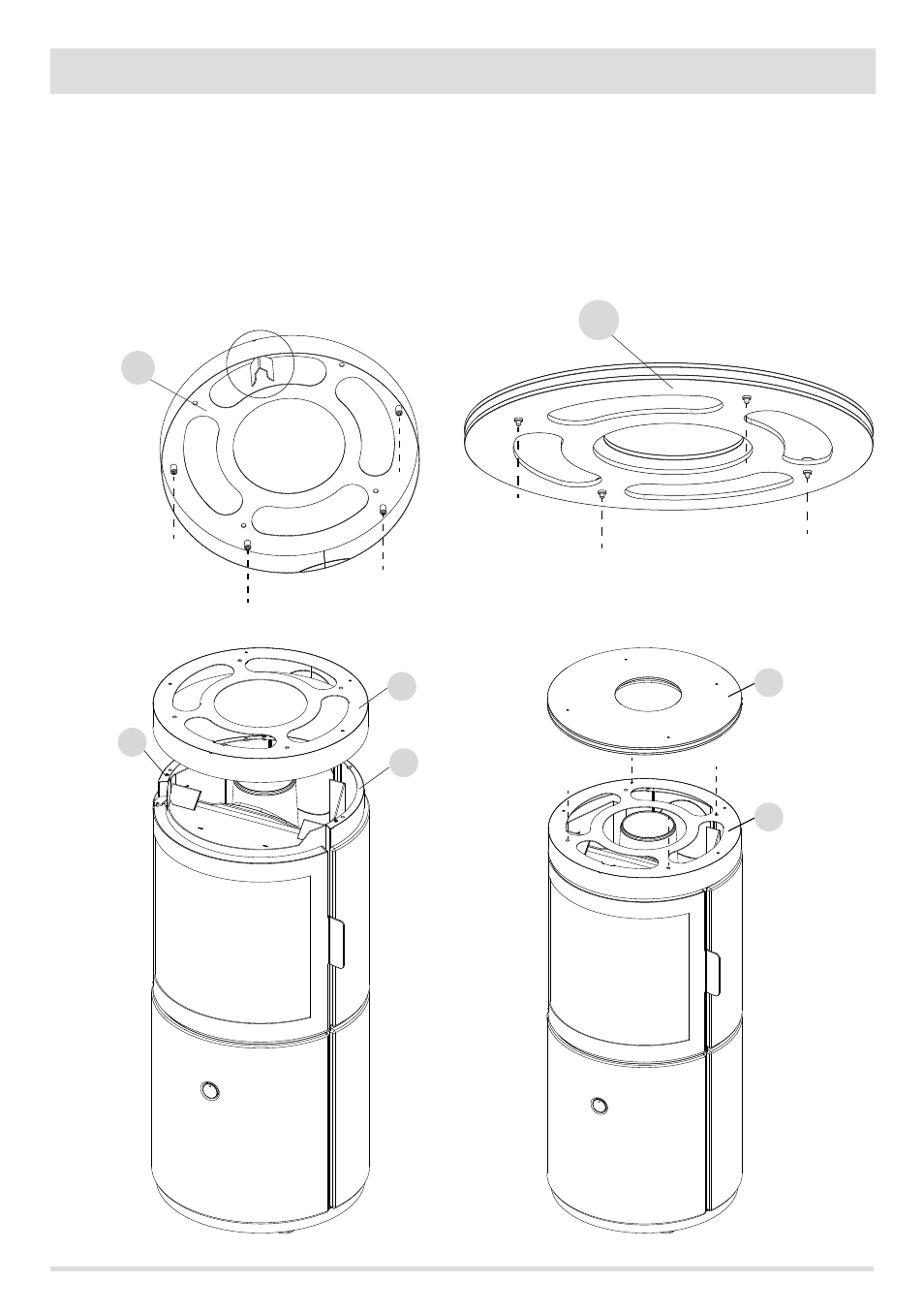

Positionner le support couvercle “M” sur le poêle en faisant attention que les chevilles S, présentes sous le support couvercle, entrent dans
les trous prévus sur le châssis C des céramiques latérales et que l’entretoise “K” soit positionné vers la porte du poêle et qu’il soit en appui
avec la structure (voir le détail page suivante.) Puis, prendre le couvercle “L” et l’appuyer sur le support couvercle “M” en faisant attention,
même dans ce cas, de faire coïncider les chevilles S avec les trous. En cas de sortie fumées arrière, on peut couvrir le trou qui reste sur le
couvercle B avec cache-trou prévu à cet effet (facultatif).
SUPPORT COUVERCLE M COUVERCLE L
MONTAGE COUVERCLE L MONTAGE SUPPORT COUVERCLE M
