HEIDENHAIN TNC 620 475
16.5 Int
erf
ace Ether
n
et

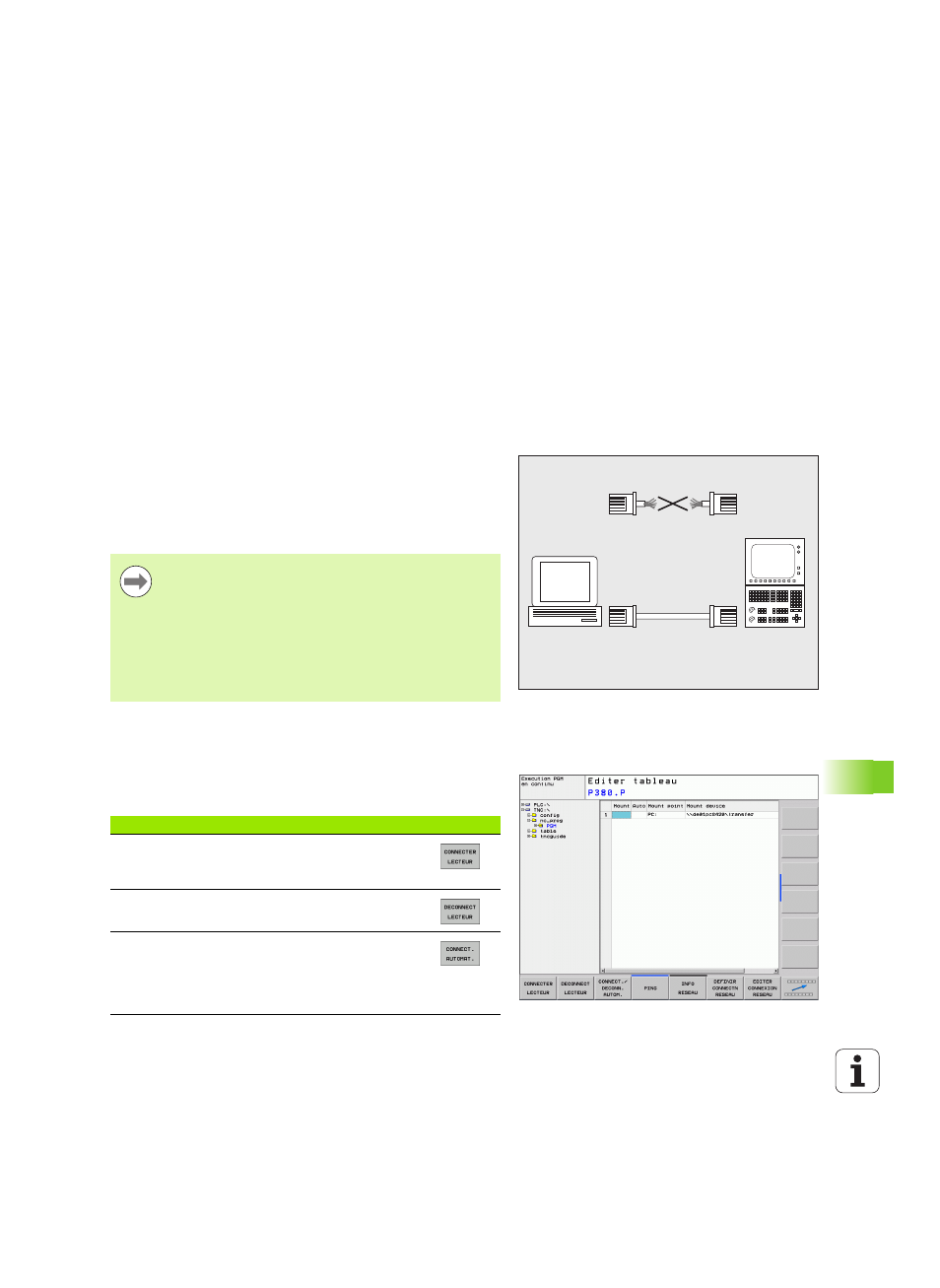

16.5 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour connecter
au réseau la commande en tant que client. La TNC transfère les
données au moyen de la carte Ethernet
„ en protocole smb (server message block) pour systèmes
d'exploitation Windows ou
„ en utilisant la famille de protocoles TCP/IP (Transmission Control
Protocol/Internet Protocol) et à l'aide du NFS (Network File System)
Possibilités de raccordement
Vous pouvez connecter la carte Ethernet de la TNC via la prise RJ45
(X26,100BaseTX ou 10BaseT) soit à votre réseau ou soit directement
à un PC. La connexion est isolée galvaniquement de l'électronique de
la commande.
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour relier la TNC à votre réseau.
Connecter la commande au réseau
Sommaire des fonctions de la configuration réseau
U Dans le gestionnaire de fichiers (PGM MGT), sélectionnez la softkey
Réseau
PC
TNC
10BaseT / 100BaseTx
La longueur maximale du câble entre la TNC et un point de
jonction dépend de la classe de qualité du câble et de son
enveloppe ainsi que du type de réseau (100BaseTX ou
10BaseT).
Vous pouvez également connecter à peu de frais la TNC
directement à un PC équipé d’une carte Ethernet. Pour
cela, reliez la TNC (raccordement X26) et le PC au moyen
d'un câble croisé Ethernet (désignation du commerce : ex.
câble patch croisé ou câble STP croisé)
Fonction Softkey
Etablir une liaison avec le lecteur-réseau sélectionné.
Lorsque la liaison est établie, une case cochée apparait
sous Mount pour confirmation.
Coupe la connexion avec un lecteur réseau.
Active ou désactive la fonction Automount (=
connexion automatique du lecteur réseau au
démarrage de la commande). L’état de la fonction est
signalé par une case cochée sous Auto dans le tableau
de lecteurs réseau.
