HEIDENHAIN TNC 620 447
15.2 Représent
e
r le br
ut dans la
z
one d'usinag
e (Option sof
tw
a
re
A
d
v
anced
gr
afic f
eat
ur
es)
15.2 Représenter le brut dans la
zone d'usinage (Option
software Advanced grafic
features)

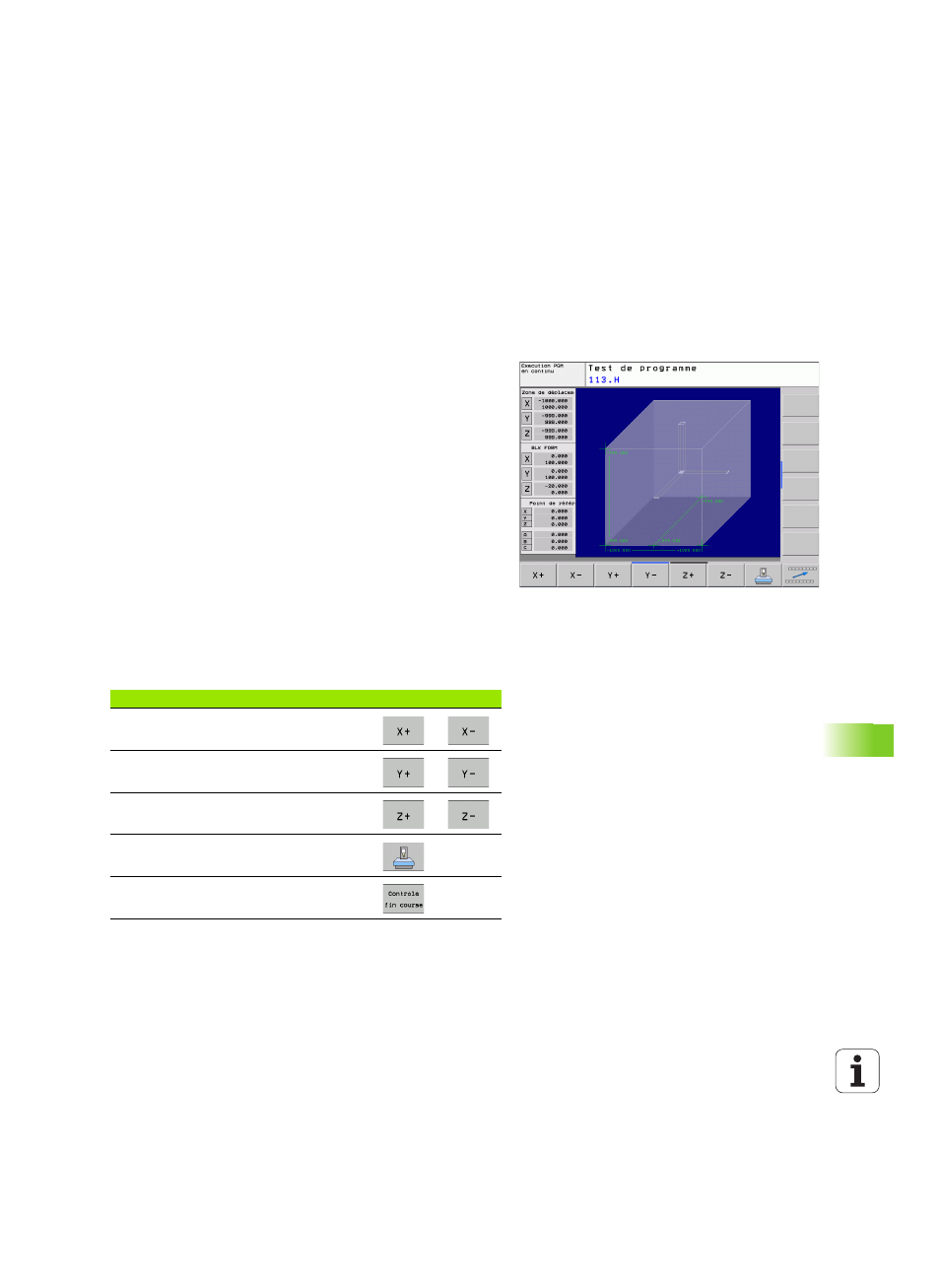

Application
En mode Test de programme, vous pouvez contrôler graphiquement
la position de la pièce brute ou du point de référence dans la zone
d'usinage de la machine et activer la surveillance de la zone d'usinage
en mode Test de programme: Appuyer sur la softkey PIECE BR. DANS
ZONE TRAVAIL
. Vous pouvez activer ou désactiver la fonction à l'aide de
la softkey Contrôle fin course (deuxième barre de softkeys).
Un autre parallélépipède transparent représente la pièce brute dont les
dimensions sont indiquées dans le tableau BLK FORM. La TNC prélève
les dimensions dans la définition de la pièce brute du programme
sélectionné. Le parallélépipède de la pièce brute représente le
système de coordonnées dont le point zéro est situé à l'intérieur du
parallélépipède de la zone de déplacement.
La position de la pièce brute à l'intérieur de la zone de travail n'a
normalement aucune répercussion sur le test du programme. Si vous
activez toutefois la surveillance de la zone d'usinage, vous devez
décaler „graphiquement“ la pièce brute de manière à ce qu'elle soit
située à l'intérieur de la zone d'usinage. Pour cela, utilisez les softkeys
situées dans le tableau.
Par ailleurs, vous pouvez activer le point d'origine courant pour le
mode de fonctionnement Test de programme (voir tableau suivant,
dernière ligne).
Fonction Softkeys
Décaler la pièce brute dans le sens
positif/négatif de X
Décaler la pièce brute dans le sens
positif/négatif de Y
Décaler la pièce brute dans le sens
positif/négatif de Z
Afficher la pièce brute se référant au dernier
point d'origine initialisé
Activation ou désactivation de la fonction de
surveillance
