364 Programmation : usinage multiaxes
1
1
.2 La f
onction PLANE
: inclinaison du plan d'usinag
e (Logiciel Option 1)

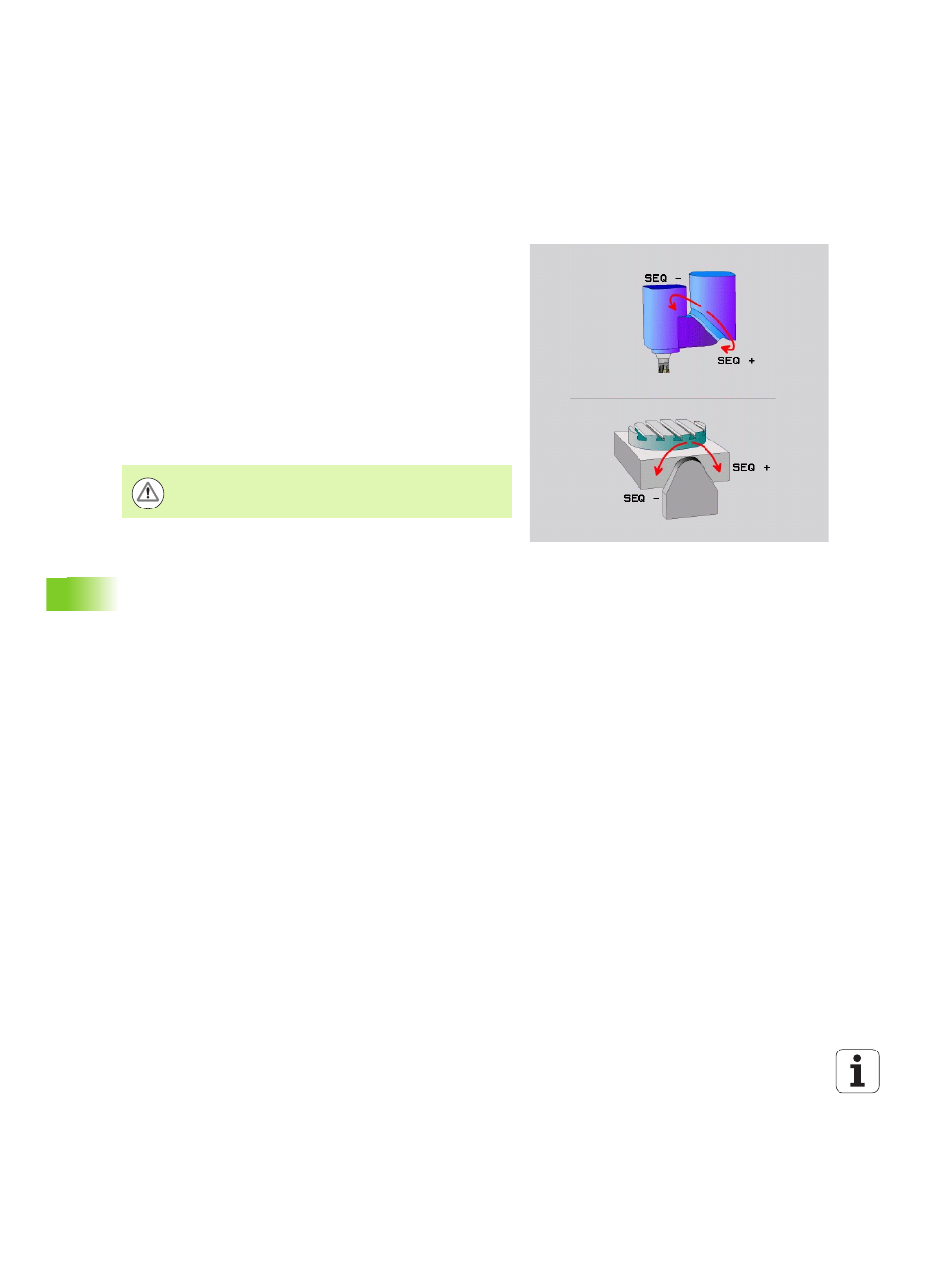

Sélection d'alternatives d'inclinaison : SEQ +/– (introduction
optionnelle)
Après que vous ayez défini la position du plan d'usinage, la TNC doit
calculer les positions adéquates des axes rotatifs présents sur votre
machine. En règle générale, il existe toujours deux solutions.
Avec le commutateur SEQ, vous choisissez la solution que la TNC doit
utiliser :
„ SEQ+ positionne l'axe maître de manière à adopter un angle positif.
L'axe maître est le premier axe en se référant à l'outil ou le dernier
axe rotatif en se référant à la table (dépendant de la configuration de
la machine, voir fig. en haut à droite)
„ SEQ– positionne l'axe maître de manière à adopter un angle négatif.
Si la solution que vous avez choisie avec SEQ n'est pas dans la zone de
déplacement de la machine, la TNC délivre le message d'erreur Angle
non autorisé
.
Si vous ne définissez pas SEQ, la TNC détermine la solution de la
manière suivante :
1 La TNC vérifie d'abord si les deux solutions sont situées dans la
zone de déplacement des axes rotatifs
2 Si tel est le cas, la TNC choisit la solution qui peut être atteinte avec
le chemin le plus court
3 Si une seule solution se situe dans la zone de déplacement, la TNC
utilisera cette solution.
4 Si aucune solution n'est située dans la zone de déplacement, la
TNC délivre le message d'erreur Angle non autorisé
Si vous utilisez la fonction PLANE AXIS, le commutateur SEQ
est inopérant.
