414 Mode manuel et réglages
13.6 Etalonner le palpeur 3D (Opt
ion logiciel T
ouc
h pr
obe functions)

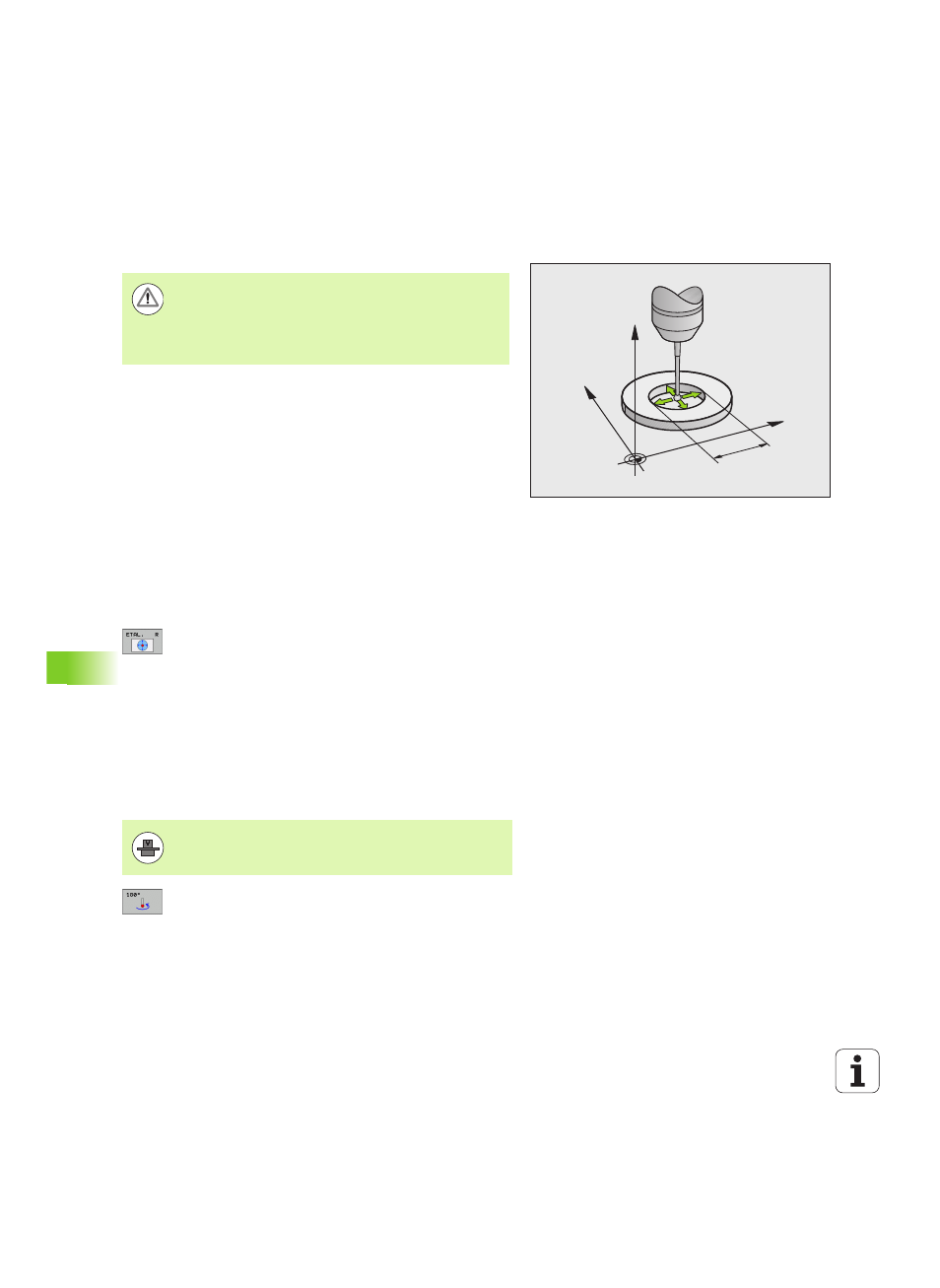

Etalonner le rayon effectif et compenser
l'excentrement du palpeur
Normalement, l'axe du palpeur n'est pas aligné exactement sur l'axe
de broche. La fonction d'étalonnage détermine le décalage entre l'axe
du palpeur et l'axe de broche et effectue la compensation.
La procédure d'étalonnage varie en fonction des indications présentes
dans la colonne TRACK du tableau des systèmes de palpage. Si
l'orientation de la broche est active, le processus d'étalonnage a lieu
avec un seul start CN. Mais si l'orientation de la broche est inactive,
vous avez le choix d'étalonner ou non l'excentrement.
Lors de l'étalonnage de l'excentrement, la TNC fait tourner le palpeur
3D de 180°. La rotation est déclenchée par une fonction auxiliaire
définie par le constructeur de la machine dans le paramètre-machine
mStrobeUTurn.
Pour l'étalonnage manuel, procédez de la manière suivante :
U Positionner la bille de palpage en mode Manuel, dans l'alésage de la
bague de réglage
U Sélectionner la fonction d'étalonnage du rayon de la
bille de palpage et de l'excentrement du palpeur :
appuyer sur la softkey ETAL R
U Sélectionner l'axe d'outil. Introduire le rayon de la
bague de réglage
U Palpage : appuyer 4 fois sur la touche START externe.
Le palpeur 3D palpe dans chaque direction une
position de l'alésage et calcule le rayon effectif de la
bille
U Si vous désirez maintenant quitter la fonction
d'étalonnage, appuyez sur la softkey FIN
U Calculer l'excentrement de la bille : appuyer sur la
softkey 180°. La TNC fait tourner le palpeur de 180°
U Palpage : appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position
de l'alésage et calcule l'excentrement du palpeur.
Y
X
Z
10
HEIDENHAIN ne garantit les fonctions des cycles de
palpage que si les palpeurs HEIDENHAIN sont utilisés.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez initialiser 3D-ROT sur Actif
dans les modes manuel et automatique.
La machine doit avoir été préparée par le constructeur
pour pouvoir déterminer l'excentrement de la bille de
palpage. Consultez le manuel de la machine!
