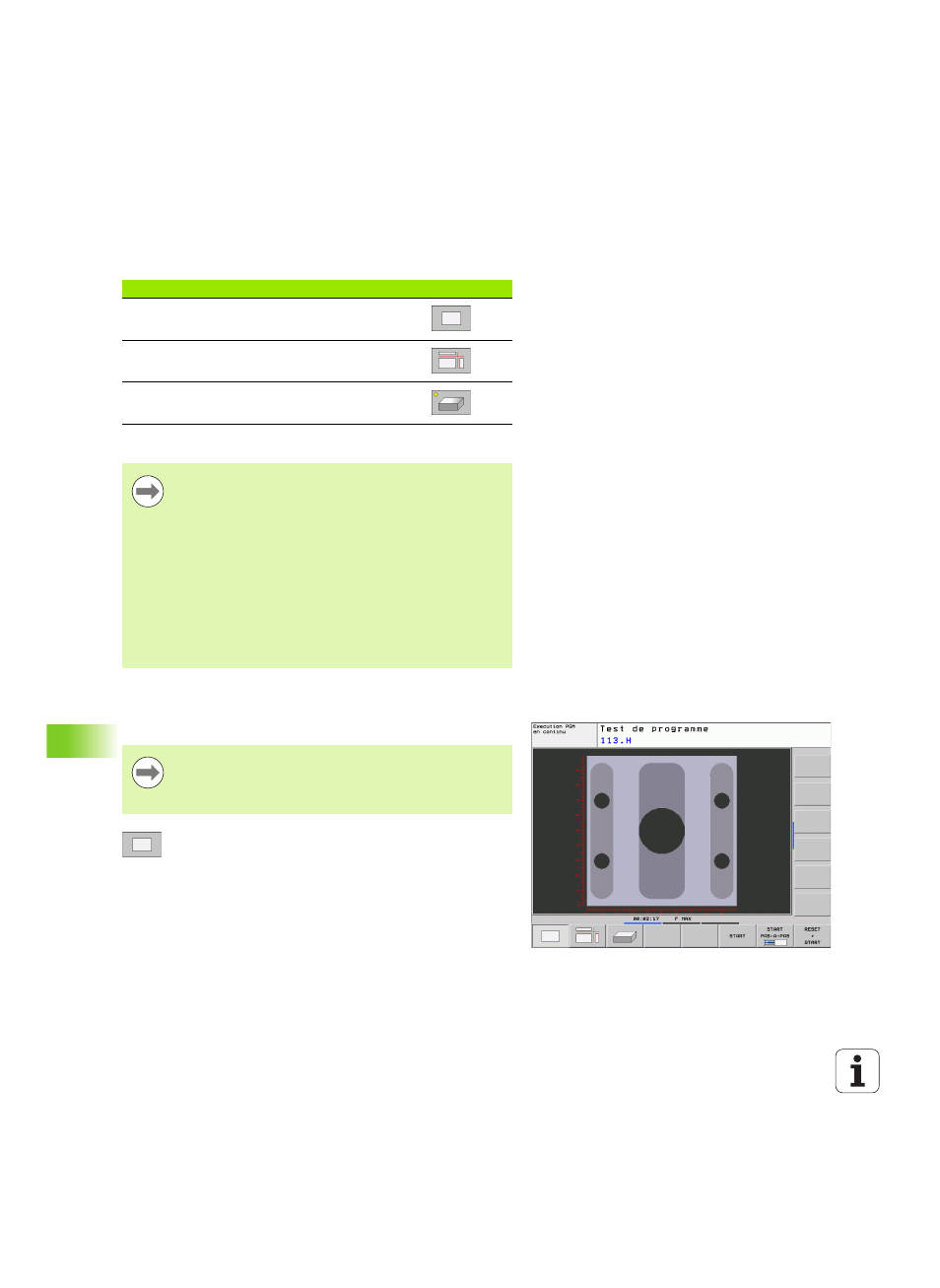

440 Test de programme et Exécution de programme
15.1 Gr
aphiques (Option logiciels A
d
v
anced gr
afic f
eat
ur
es)
Vue d'ensemble : vues
Dans les modes de fonctionnement de déroulement du programme et
en mode Test de programme, la TNC affiche les softkeys suivantes :
Restriction en cours d'exécution du programme
Vue de dessus
La simulation graphique dans cette vue est la plus rapide.
U Sélectionner la vue de dessus à l'aide de la softkey
U Niveau des profondeurs : plus le niveau est profond,
plus la couleur est foncée.
Vue Softkey
Vue de dessus
Représentation dans 3 plans
Représentation 3D
L'usinage ne peut pas être représenté simultanément de
manière graphique si le calculateur de la TNC est saturé
avec des opérations d'usinage complexes ou des
usinages de grandes surfaces. Exemple : usinage ligne à
ligne de toute la pièce brute avec un outil de grand
diamètre. La TNC n'affiche plus le graphique et délivre le
texte ERROR dans la fenêtre graphique. L'usinage se
poursuit néanmoins.
Graphique d'exécution du programme : la TNC n'illustre
pas graphiquement les opérations d'usinage multiaxes
pendant leur exécution. Dans ces cas là, la fenêtre
graphique affiche le message d'erreur Axe non
représentable
.
Si vous disposez d'une souris sur votre machine,
positionnez le pointeur de la souris à n'importe quel
endroit de la pièce : la profondeur à cette position s'affiche
alors dans la barre d'état.
