HEIDENHAIN TNC 620 381
1
1
.6 Cor
rection d'outil tr
idimensionnelle (option de logiciel 2)

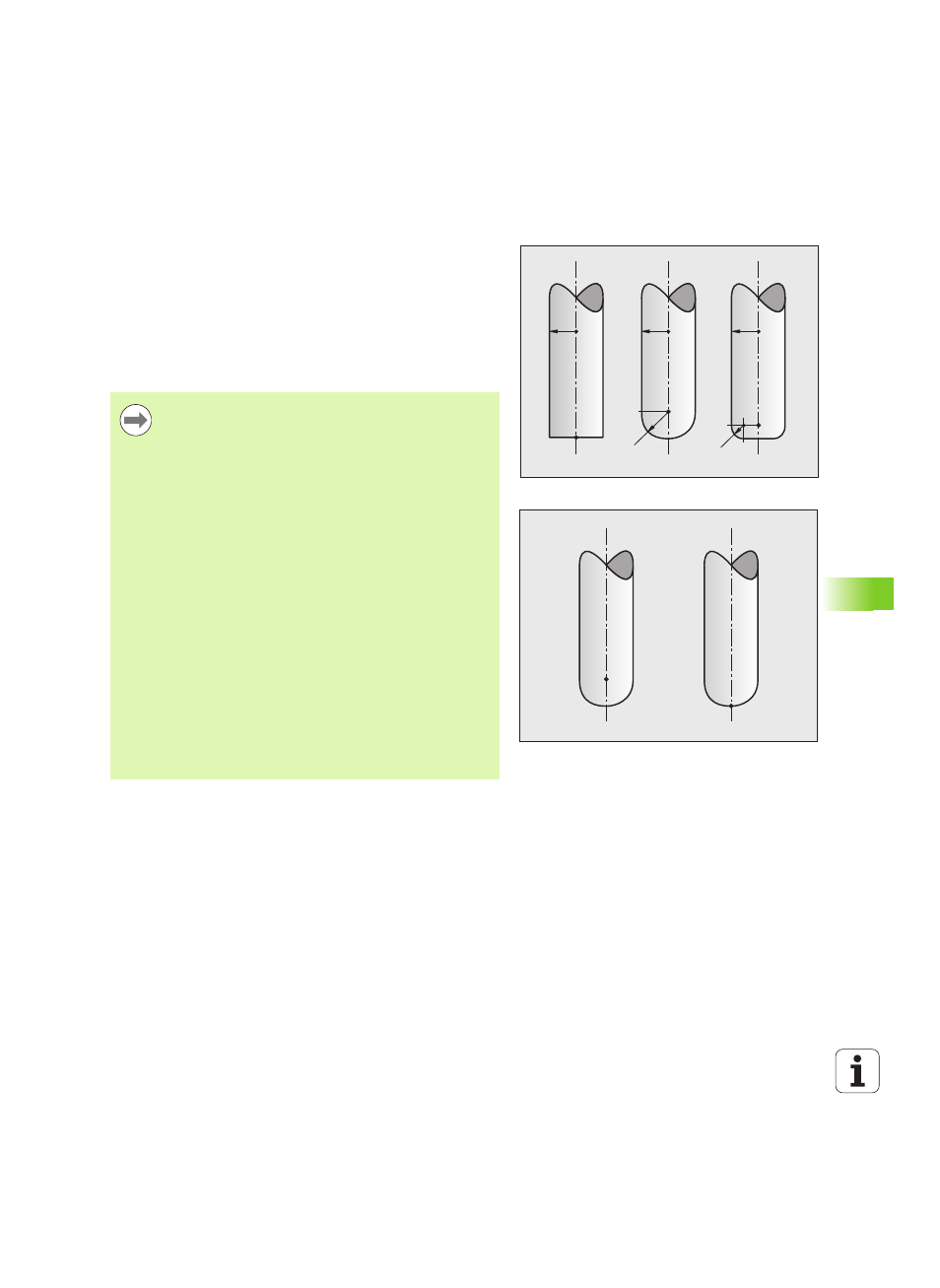

Définition d'un vecteur normé
Un vecteur normé est une grandeur mathématique qui a une valeur de
1 et une direction quelconque. Pour les séquences LN, la TNC a besoin
de deux vecteurs normés max, l'un pour définir la direction des
normales aux surfaces et l'autre (optionnelle) pour définir la direction
de l'orientation de l'outil. La direction des normales aux surfaces est
déterminée par les composantes NX, NY et NZ. Avec les fraises deux
tailles et fraises boules, le vecteur part de la perpendiculaire à la
surface de la pièce vers le point d'origine de l'outil P
T
, avec une fraise
torique vers le point P
T
‘ ou P
T
(voir figure). La direction de l'orientation
de l'outil est défini par les composantes TX, TY et TZ
PT
R R R
R2
PT
PT
R2
PT'
P
T
P
SP
Les coordonnées pour la position X,Y, Z et pour les
normales aux surfaces NX, NY, NZ ou TX, TY, TZ doivent
être dans le même ordre à l'intérieur de la séquence CN.
Dans la séquence LN, il faut toujours indiquer toutes les
coordonnées ainsi que toutes les normales aux surfaces,
même si les valeurs sont identiques à la séquence
précédente.
Les vecteurs normaux doivent être calculés le plus
précisément possible avec un nombre conséquent de
décimales après la virgule pour éviter les arrêts d'avance
pendant l'usinage.
La correction 3D avec normales aux surfaces est valable
pour les coordonnées dans les axes principaux X, Y, Z.
Si vous changez un outil avec surépaisseur (valeurs delta
positives), la TNC délivre un message d'erreur. Vous
pouvez ne pas afficher ce message en utilisant M107 (voir
„Définition d'un vecteur normé”, page 381).
La TNC ne délivre pas de message d’erreur si des
surépaisseurs d’outil pourraient endommager le contour.
Avec le paramètre machine toolRefPoint, vous définissez
si le système FAO doit tenir compte du centre de l'outil P
T
ou du bout de l'outil P
SP
(voir figure) pour la correction de
longueur.
