Test de programme et Exécution de programme
15.1 Gr
aphiques (Option logiciels A
d
v
anced gr
afic f
eat
ur
es)

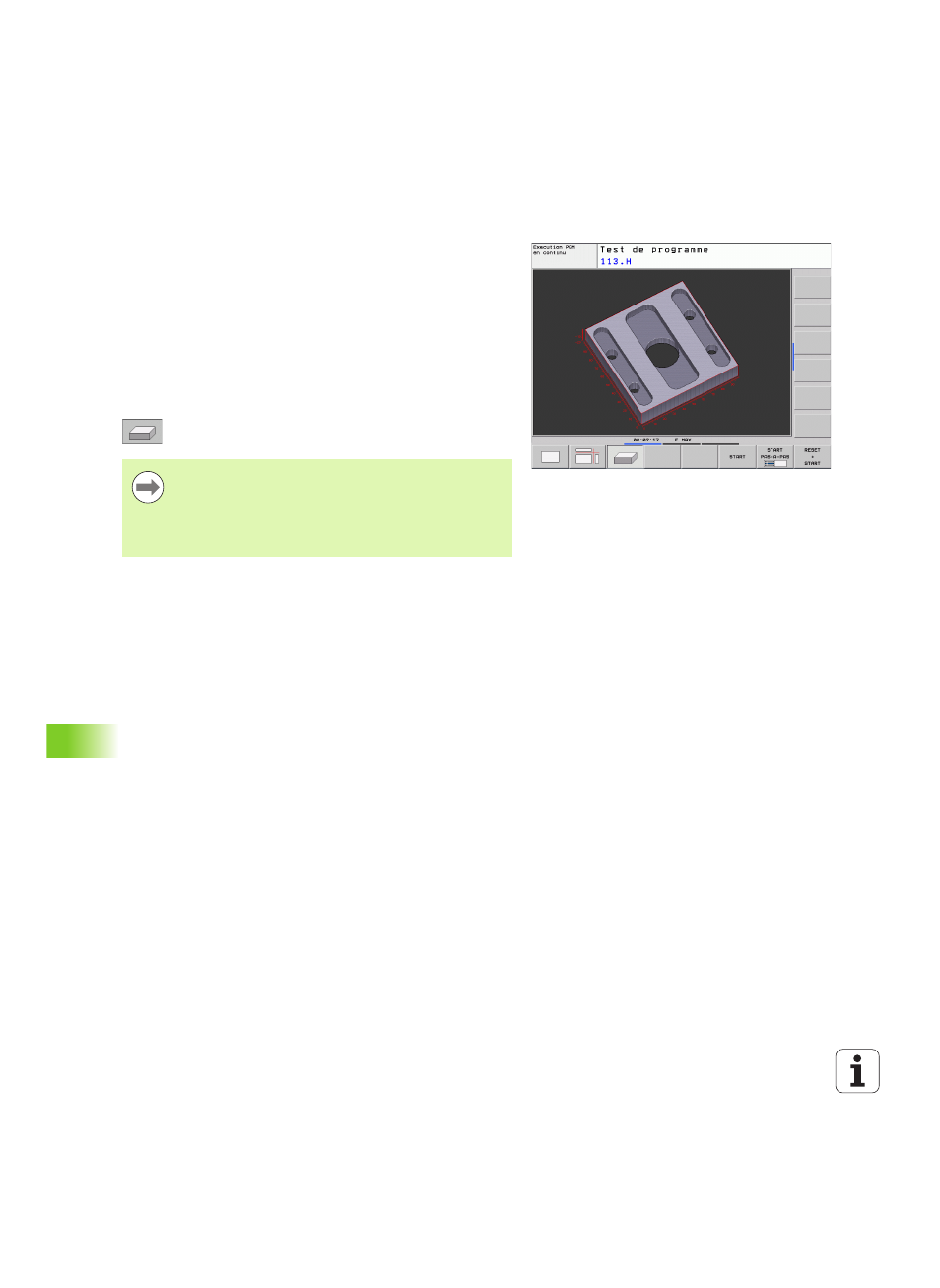

Représentation 3D
La TNC représente la pièce dans l’espace.
Vous pouvez faire pivoter avec les softkeys la représentation 3D
autour de l'axe vertical ou la faire basculer autour de l'axe horizontal.
Si vous avez raccordé une souris sur votre TNC, vous pouvez aussi
exécuter cette fonction en maintenant enfoncée la touche droite de la
souris.
Au début de la simulation graphique, vous pouvez représenter les
contours de la pièce brute sous forme de cadre.
Les fonctions zoom sont disponibles en mode Test de programme,
voir „Agrandissement de la découpe”, page 444.
U
Sélectionner la représentation 3D par softkey.
La vitesse du graphique 3D dépend de la longueur de
l'arête de coupe (colonne LCUTS du tableau d'outils). Si 0
est défini dans LCUTS (configuration par défaut), la
simulation calcule avec une longueur de coupe de
longueur infinie, ce qui entraîne une durée de traitement
élevée.
