11.6 Correction d'outil

tridimensionnelle (option de
logiciel 2)

Introduction

La TNC peut exécuter une correction d'outil tridimensionnelle
(correction 3D) pour des séquences linéaires. En plus des
coordonnées X, Y et Z du point final de la droite, ces séquences
doivent contenir également les composantes NX, NY et NZ du vecteur
normal à la surface (voir „Définition d'un vecteur normé” à la page
381)

Si vous désirez en plus exécuter une orientation d'outil ou une
correction tridimensionnelle, ces séquences doivent contenir en plus
un vecteur normé dont les composantes TX, TY et TZ définissent
l'orientation de l'outil (voir „Définition d'un vecteur normé” à la page
381).

Un système FAO doit vous calculer le point final de la droite, les
composantes de la normale à la surface ainsi que les composantes
d'orientation de l'outil.

Possibilités d'utilisation

„

Utilisation d'outils dont les dimensions ne correspondent pas à
celles calculées par le système CFAO (correction 3D sans définition
de l'orientation d'outil)

„

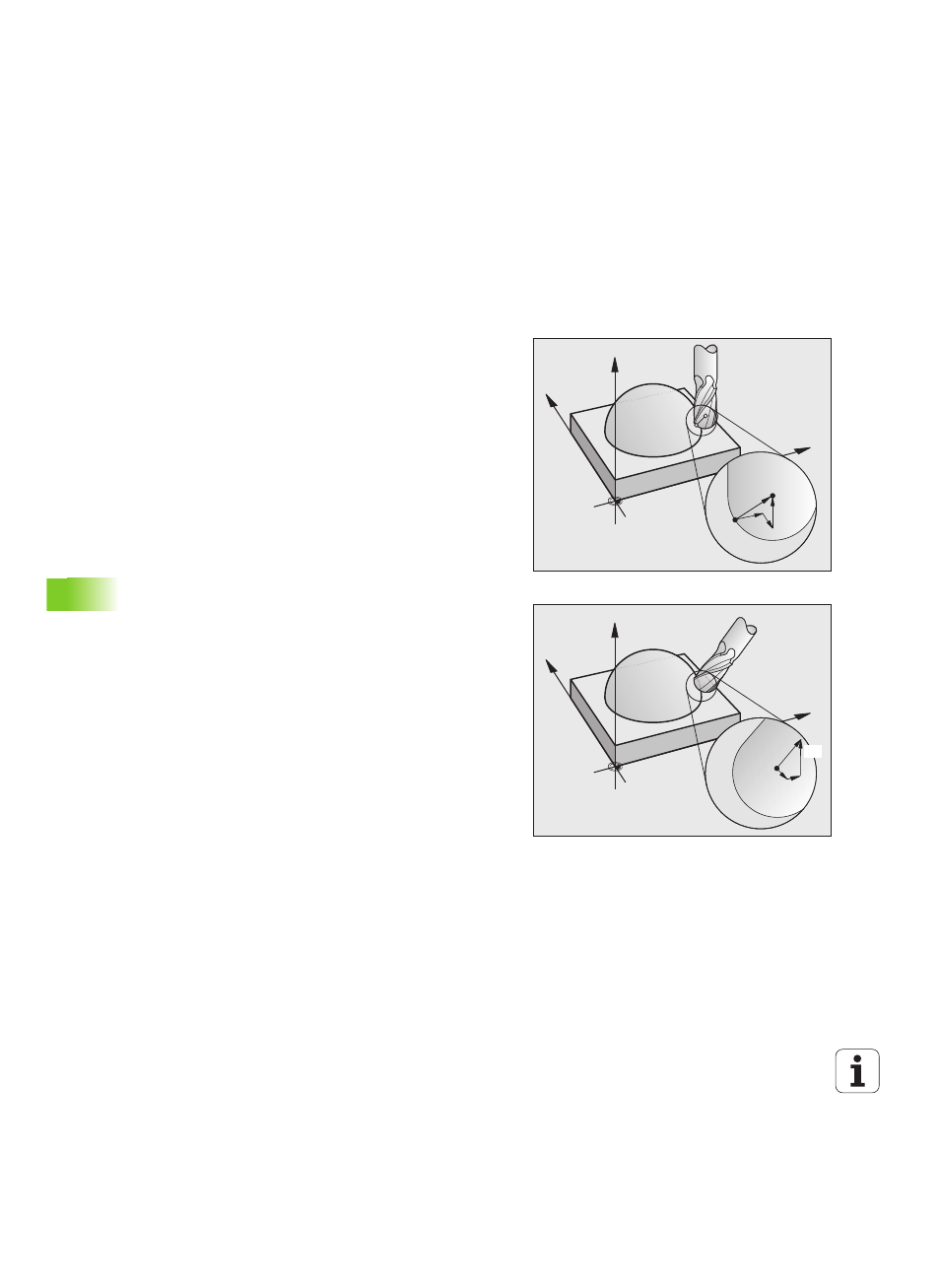

Face Milling : correction de la géométrie de la fraise dans le sens des
normales de surface (correction 3D sans et avec définition de
l'orientation d'outil). L'enlèvement de matière est réalisé avec le
bout de l'outil

„

Fraisage en roulant : correction du rayon de la fraise, perpendiculaire
au sens de l'outil (correction de rayon tridimensionnelle avec
définition de l'orientation d'outil). L'enlèvement de matière est
réalisé par l'enveloppe de l'outil

Z

Y

X

P

T

NZ

P

NX

NY

Z

Y

X

TX

TY

TZ
