HEIDENHAIN TNC 620 159
5.3 Cor
rection d'outil

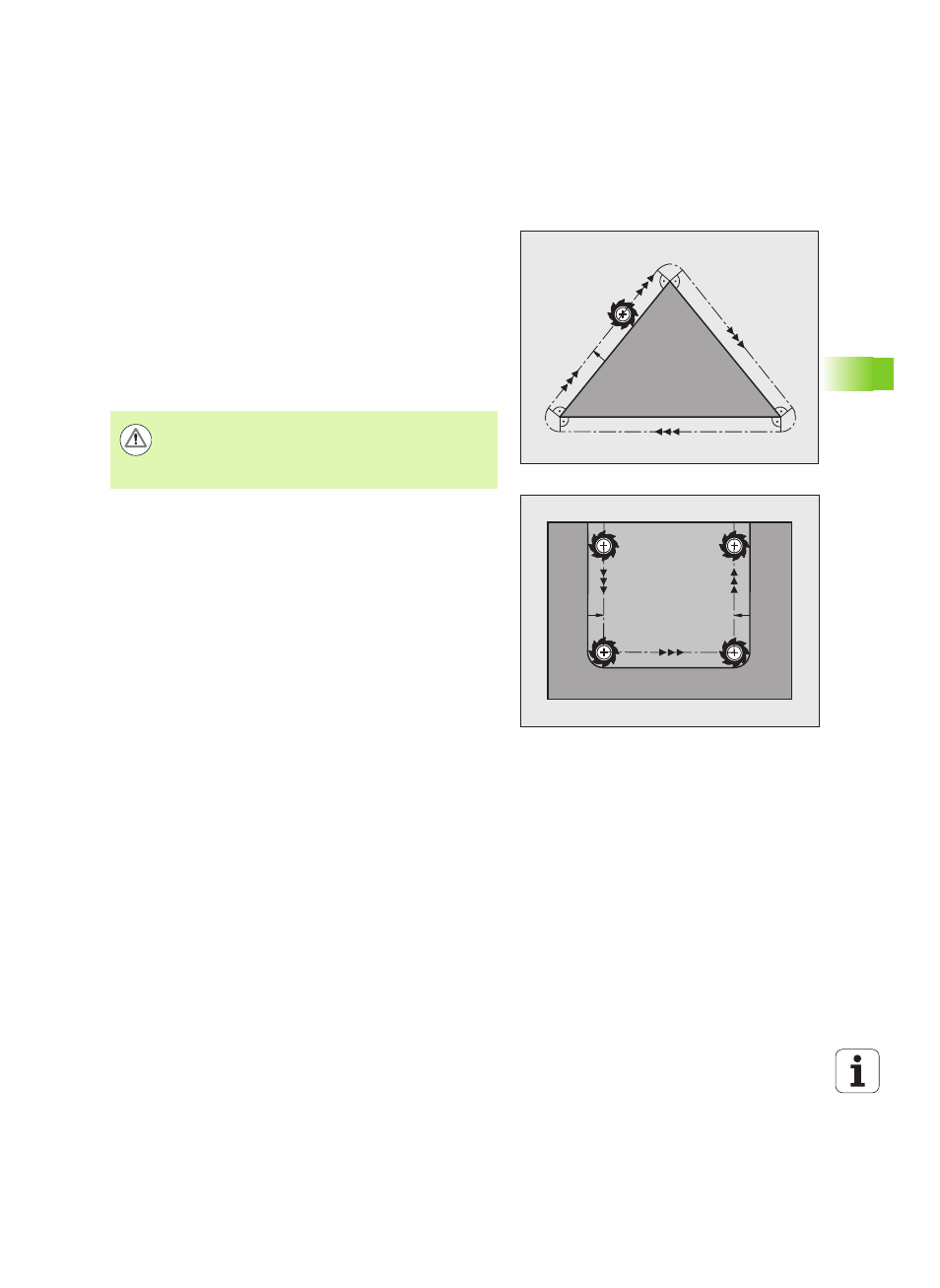

Correction de rayon : usinage des angles
„ Angles externes :
Si vous avez programmé une correction de rayon, la TNC guide
déplace l'outil aux angles externes sur un cercle de transition. Si
nécessaire, la TNC réduit l'avance au passage des angles externes,
par exemple lors d'importants changements de direction.
„ Angles internes :
Dans les angles internes, la TNC calcule le point d'intersection des
trajectoires sur lesquelles le centre de l'outil se déplace. En partant
de ce point, l'outil se déplace le long de l'élément de contour
suivant. Ainsi la pièce n'est pas endommagée dans les angles
internes. Par conséquent, le rayon d'outil ne peut pas avoir
n'importe quelle dimension pour un contour donné.
RL
RL RL
Attention, risque de collision!
Pour l’usinage des angles internes, ne définissez pas le
point initial ou le point final à un sommet d'angle, car le
contour pourrait être endommagé.
