418 Mode manuel et réglages
13.8 Initialiser le point de référ
e
nc
e a
v
ec le palpeur 3D (Option logiciel
T
ouc
h
p
ro
be functions)

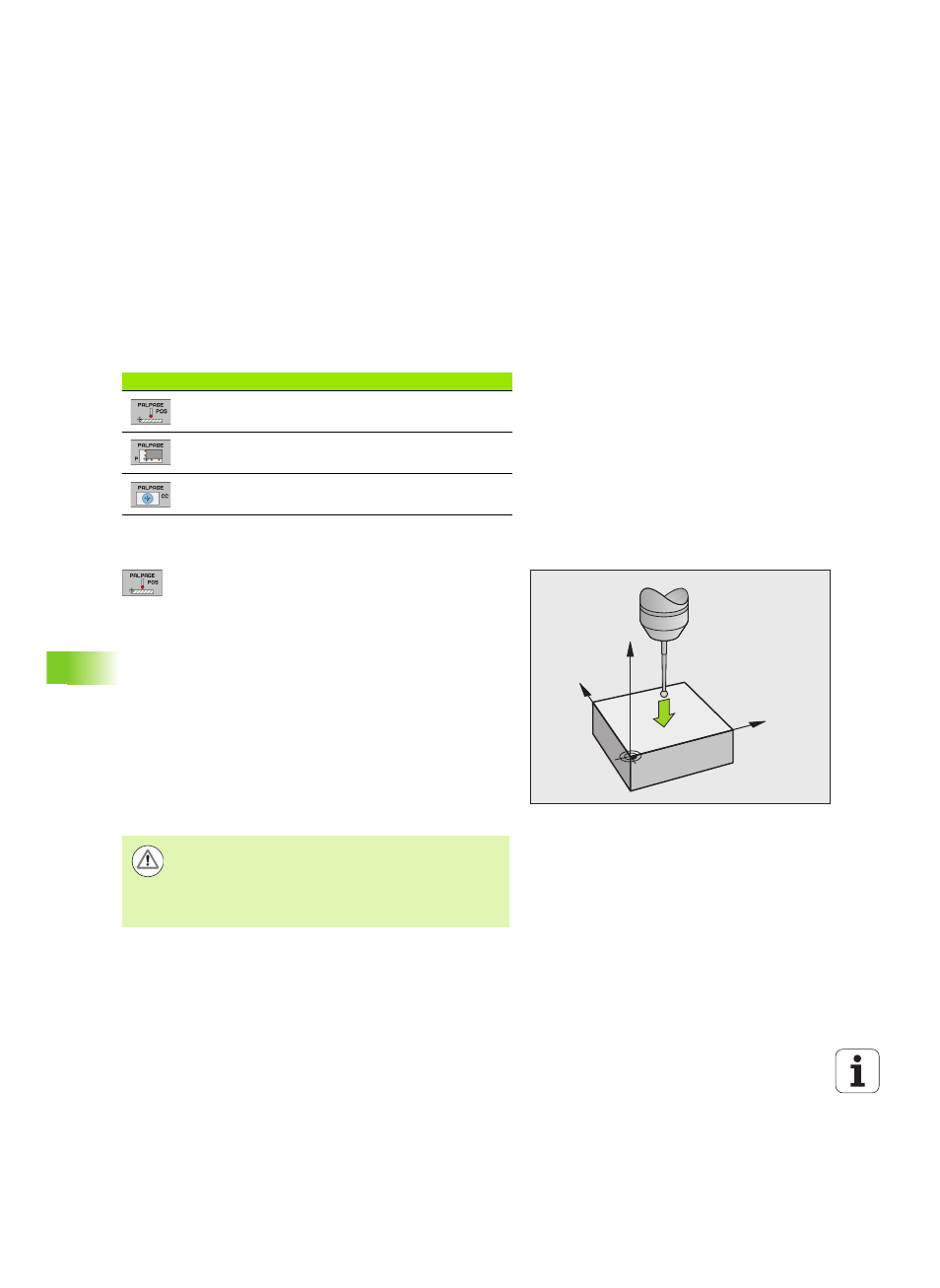

13.8 Initialiser le point de référence
avec le palpeur 3D (Option
logiciel Touch probe functions)
Tableau récapitulatif
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :
Initialiser le point d'origine sur un axe au choix
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du point de palpage
U Sélectionner en même temps la direction de palpage
et l'axe dont le point d'origine doit être initialisé, p. ex.
palpage de Z dans le sens Z– : sélectionner par
softkey
U Palpage : appuyer sur la touche START externe
U Point d'origine : introduire la coordonnée nominale,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE, voir „Enregistrer les valeurs de mesure
issues des cycles palpeurs dans un tableau de points
zéro”, page 411
U Quitter la fonction de palpage : appuyer sur la softkey
FIN
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec Page 418
Initialisation d'un coin comme point
d'origine Page 419
Initialisation du centre de cercle
comme point d'origine Page 420
Y
X
Z
HEIDENHAIN ne garantit les fonctions des cycles de
palpage que si les palpeurs HEIDENHAIN sont utilisés.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez initialiser 3D-ROT sur Actif
dans les modes manuel et automatique.
