40 Premier pas avec la TNC 620
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce

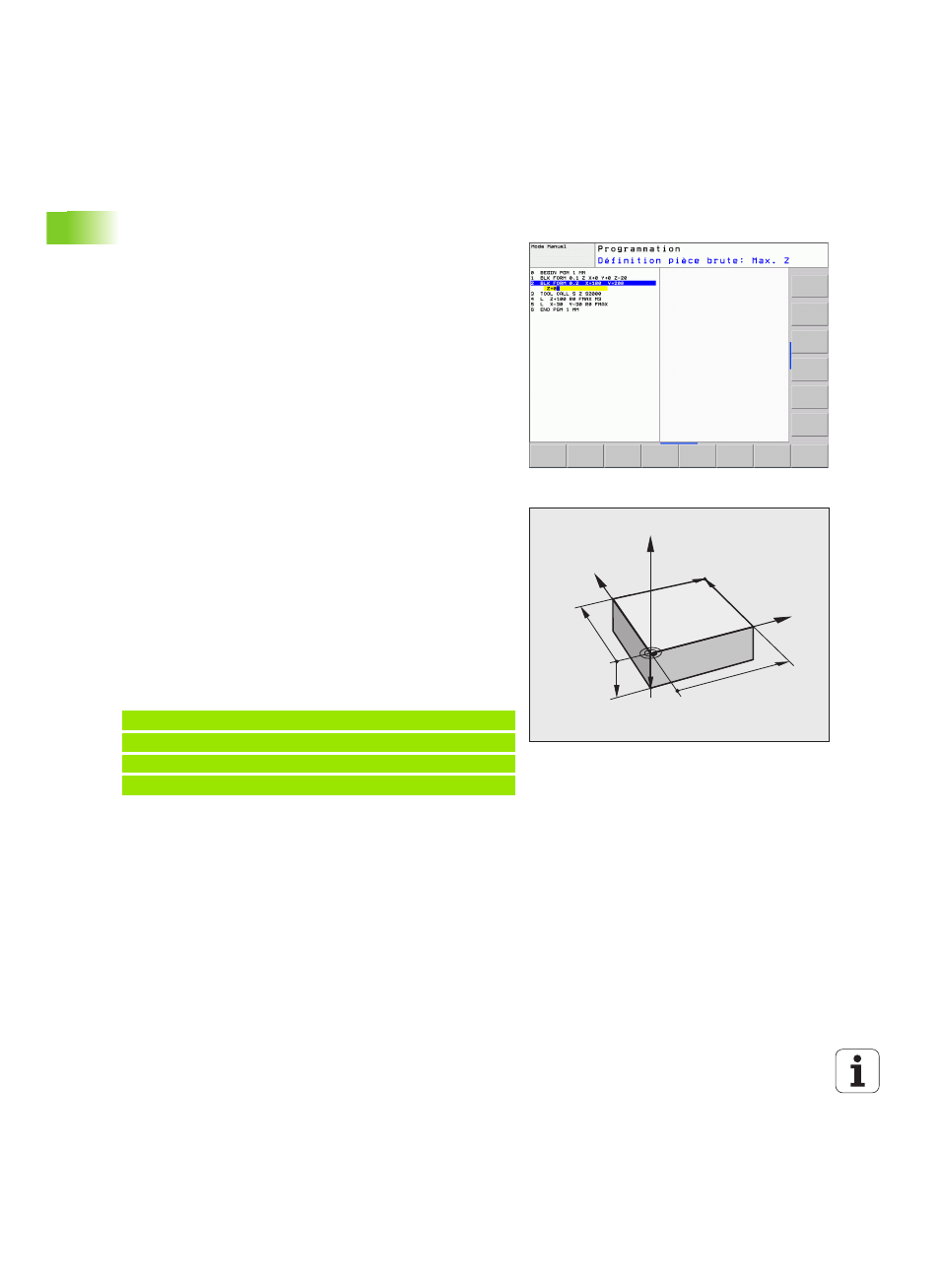

Définir une pièce brute
Lorsqu'un nouveau programme est créé, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute. Pour la
pièce brute, vous définissez toujours un parallélépipède en indiquant
les points MIN et MAX qui se réfèrent tous deux au point d'origine
sélectionné.
Lorsqu'un nouveau programme est créé, la TNC demande
automatiquement d'introduire les données nécessaires à la définition
de la pièce brute :
U Plan d'usinage dans graphique : XY? : introduire l'axe de travail
de la broche. Z est défini par défaut, valider avec la touche ENT
U Définition du brut : minimum X : introduire la plus petite
coordonnée X du brut par rapport au point d'origine, p. ex. 0 , puis
valider avec la touche ENT
U Définition du brut : minimum Y : introduire la plus petite
coordonnée Y du brut par rapport au point d'origine, p. ex. 0 , puis
valider avec la touche ENT
U Définition du brut : minimum Z : introduire la plus petite
coordonnée Z du brut par rapport au point d'origine, p. ex. -40 , puis
valider avec la touche ENT
U Définition du brut : maximum X : introduire la plus grande
coordonnée X du brut par rapport au point d'origine, p. ex. 100 , puis
valider avec la touche ENT
U Définition du brut : maximum Y : introduire la plus grande
coordonnée Y du brut par rapport au point d'origine, p. ex. 100 , puis
valider avec la touche ENT
U Définition du brut : maximum Z : introduire la plus grande
coordonnée Z du brut par rapport au point d'origine, p. ex. 0 , puis
valider avec la touche ENT
Exemple de séquences CN
Informations détaillées sur ce thème
„ Définir la pièce brute : (voir page 84)
Y
X
Z
MAX
MIN
-40
100
100
0
0
0 BEGIN PGM NOUV MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NOUV MM
