93
Dé
finir les op
ér
ation
s
d'u
s
inag

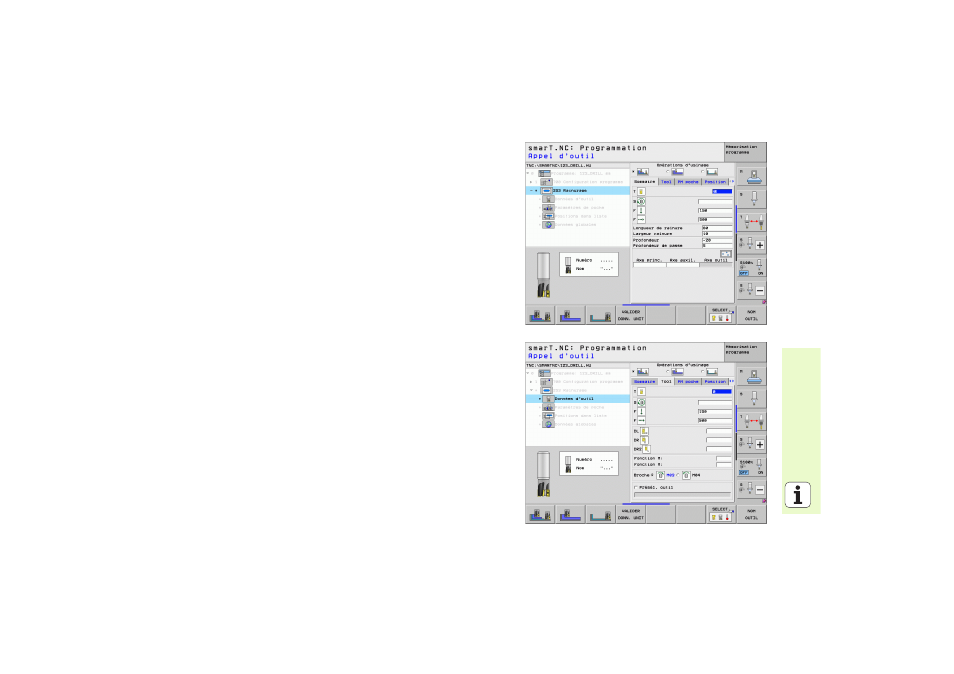

e Unit 253 Rainure
Paramètres du formulaire Sommaire:
 Opérations d'usinage : Sélectionner par softkey l'ébauche et la finition,
ou seulement l'ébauche, ou seulement la finition
 T : Numéro ou nom d'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de plongée en profondeur en [mm/min.], FU [mm/tour] ou FZ
[mm/dent]
 F : Avance de fraisage [mm/min.], FU [mm/tour] ou FZ [mm/dent]
 Longueur de rainure : Longueur de la rainure dans l'axe principal
 Largeur rainure : Largeur de la rainure dans l'axe secondaire
 Profondeur : Profondeur du fond de rainure
 Profondeur de passe : Distance parcourue par l'outil en une passe
 Positions d'usinage (cf. „Principes de base” à la page 157.)
Autres paramètres dans le formulaire détaillé Tool:
 DL : longueur Delta pour l'outil T
 DR : rayon Delta pour l'outil T
 DR2 : rayon Delta 2 (rayon d'angle) pour l'outil T
 Fonction M : Fonctions auxiliaires M au choix
 Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
 Présel. outil : En cas de besoin, numéro d'outil suivant pour accélérer
le changement d'outil (dépend de la machine)
