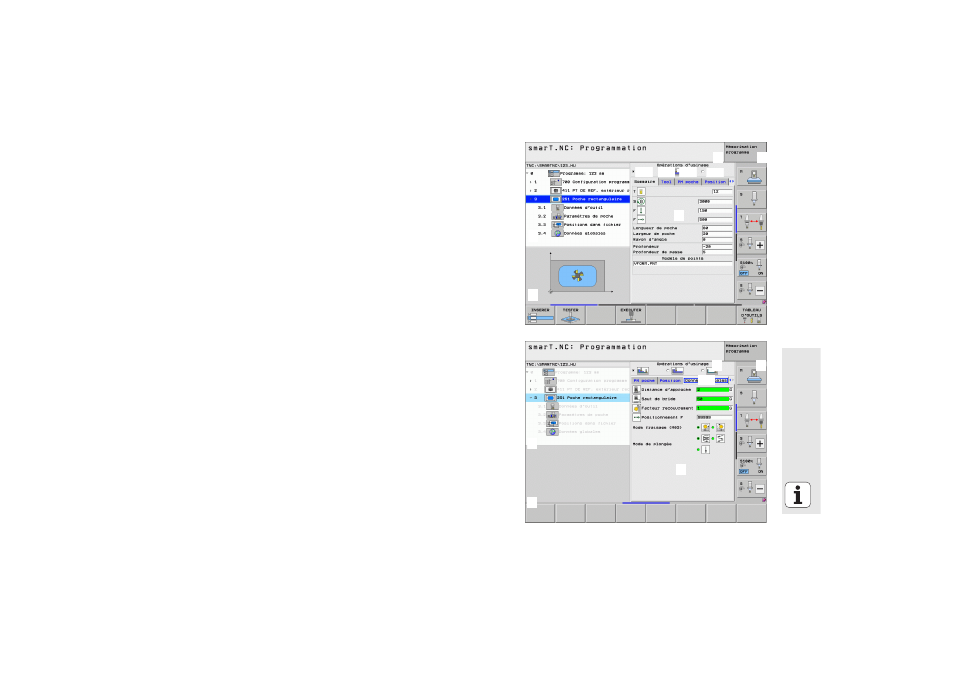

Partage de l'écran lors de l'édition
L'écran lors de l'édition en mode smarT.NC dépend du type de fichier
que vous venez de sélectionner pour l'éditer.
Editer des programmes Unit
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3 1 4.4
1 5
1 1 2
1 3
1 4
1 4.5
1 5
1 En-tête: Texte du mode de fonctionnement, messages d'erreur
2 Mode de fonctionnement actif en arrière plan
3 Arborescence représentant la structure des unités d'usinage
définies
4 Fenêtre du formulaire avec les paramètres d'introduction requis:
Selon l'étape d'usinage sélectionnée, on peut avoir jusqu'à cinq
formulaires:
 4.1 Formulaire Sommaire
L'introduction des paramètres dans le formulaire Sommaire est
suffisante pour exécuter l'étape d'usinage concernée avec les
fonctions de base. Les données du formulaire Sommaire
correspondent à un extrait des principales données qui peuvent
être également introduites dans les formulaires détaillés
 4.2 : Formulaire détaillé Outil
Introduction de données d'outils complémentaires
 4.3 : Formulaire détaillé paramètres optionnels
Introduction de paramètres d'usinage optionnels supplémentaires
 4.4 : Formulaire détaillé Position
Introduction de positions d'usinage supplémentaires
 4.5 : Formulaire détaillé Données globales
Liste des données globales actives
5 Fenêtre de la figure d'aide représentant graphiquement le
paramètre d'introduction actif dans le formulaire
