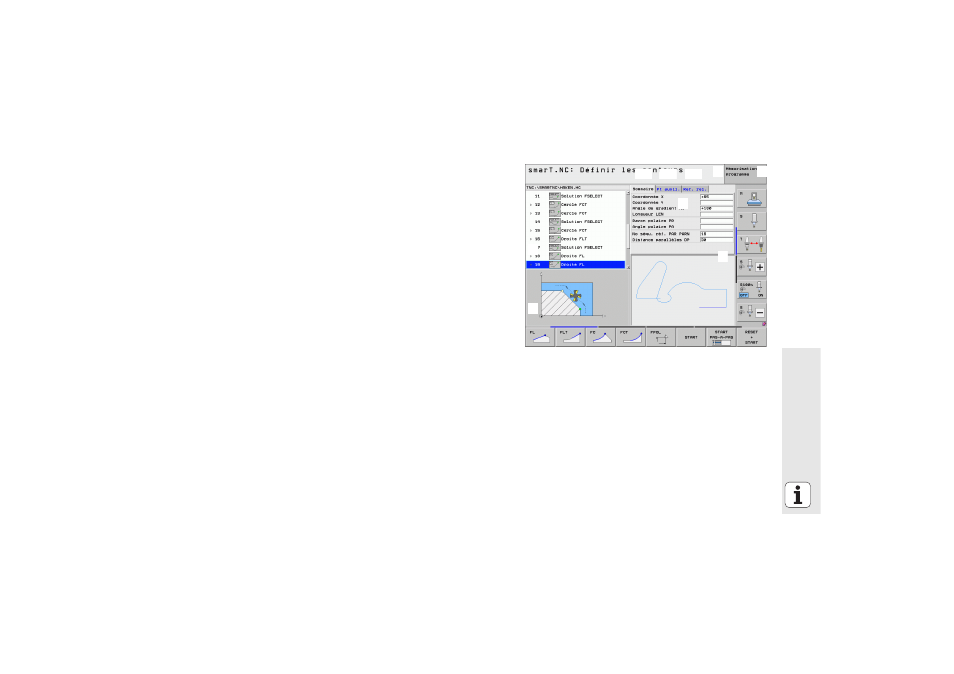

Editer les contours
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1
En-tête: Texte du mode de fonctionnement, messages d'erreur
2
Mode de fonctionnement actif en arrière plan
3
Arborescence représentant la structure des éléments de contours
concernés
4
Fenêtre du formulaire avec les paramètres d'introduction : lors de la
programmation-FK, on peut avoir jusqu’à quatre formulaires :
4.1
: Formulaire Sommaire
Contient les possibilités d'introduction le plus courantes
4.2
: Formulaire détaillé 1
Contient les possibilités d'introduction pour les points auxiliaires
(FL/FLT) ou les données du cercle (FC/FCT)
4.3
: Formulaire détaillé 2
Contient les possibilités d'introduction pour les rapports relatifs
(FL/FLT) ou les points auxiliaires (FC/FCT)
4.4
: Formulaire détaillé 3
Disponible seulement pour FC/FCT, contient les possibilités
d'introduction pour les rapports relatifs
5
Fenêtre de la figure d'aide représentant graphiquement le paramètre
d'introduction actif
6
Fenêtre graphique représentant les contours programmés dès que
le formulaire a été enregistré
