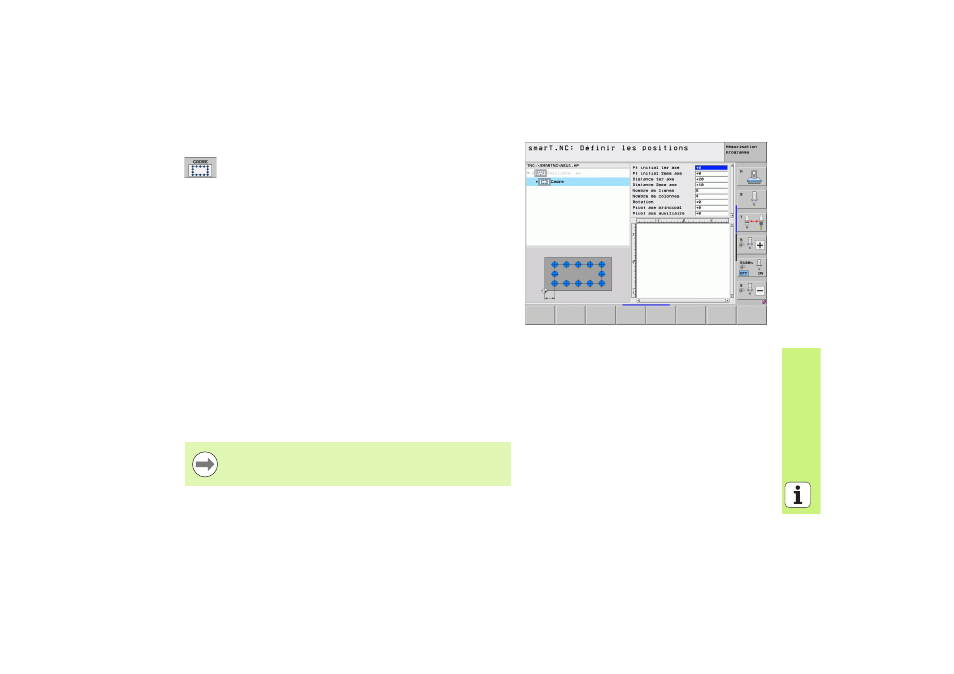

Cadre droit, avec rotation ou déformation
 Point initial 1er axe : Coordonnée du point initial du cadre
1 dans l'axe principal du plan d'usinage
 Point initial 2ème axe : Coordonnée du point initial du
cadre 2 dans l'axe secondaire du plan d'usinage
 Distance 1er axe : Distance entre les positions d'usinage
dans l'axe principal du plan d'usinage. Valeur positive ou
négative possible
 Distance 2ème axe : Distance entre les positions d'usinage
dans l'axe secondaire du plan d'usinage. Valeur positive ou
négative possible
 Nombre de lignes : Nombre total de lignes du cadre
 Nombre de colonnes : Nombre total de colonnes du cadre
 Rotation : Angle de rotation auquel l'ensemble du cadre doit
pivoter autour du point initial programmé. Axe de référence
: axe principal du plan d'usinage courant (p. ex. X avec l'axe
d'outil Z). Valeur positive ou négative possible
 Pos. ang. axe principal : angle de rotation concernant
uniquement l'axe principal du plan d'usinage déformé par
rapport au point initial programmé. Valeur positive ou
négative possible
 Pos. ang. axe secondaire : angle de rotation concernant
uniquement l'axe secondaire du plan d'usinage déformé par
rapport au point initial programmé. Valeur positive ou
négative possible
Les paramètres Pos. ang. axe principal et Pos. ang. axe
secondaire
sont additionnés à la Rotation précédente du
cadre entier.
