197
Gestion des fic
h
iers DXF
(option de l
ogicie
l)
Configurer la couche
Les fichiers DXF possèdent généralement plusieurs couches (layers)
grâce auxquelles le constructeur peut organiser son dessin. Grâce à cette
technique des couches (layers), le dessinateur regroupe des éléments de
différente nature, par exemple le contour réel de la pièce, les cotes, les
lignes auxiliaires et de structure, les hachures et textes.
Pour éviter que l'écran ne comporte trop d'informations inutiles lorsque
vous sélectionnez le contour, vous pouvez masquer toutes les couches
superflues contenues dans le fichier DXF.

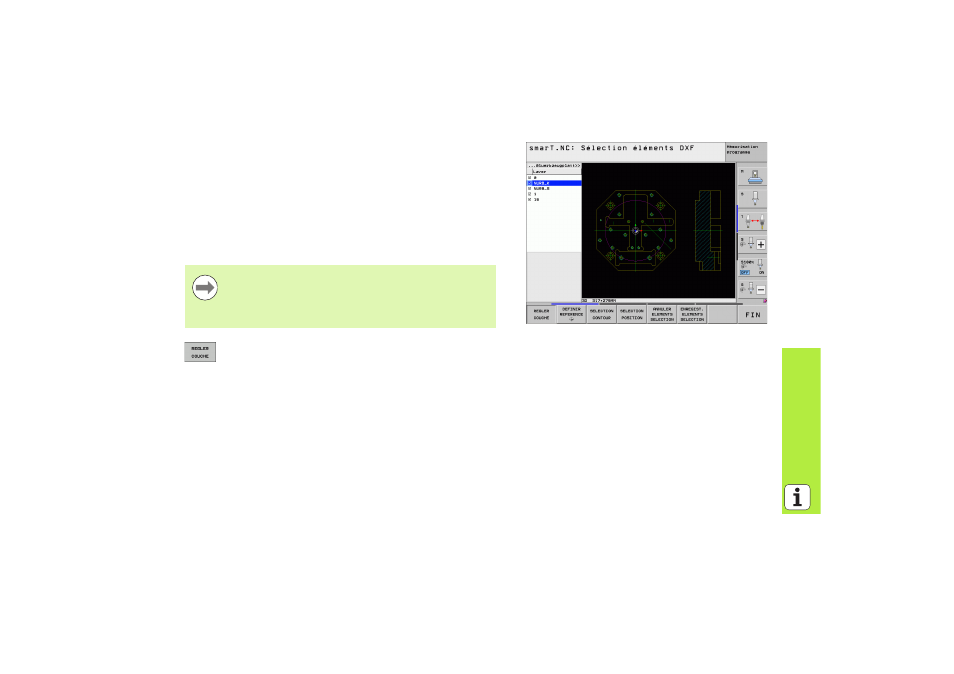

 S'il n'est pas activé, sélectionner le mode permettant de
configurer les couches: Dans la fenêtre de gauche, la TNC
affiche toutes les couches du fichier DXF courant.
 Pour masquer une couche : sélectionner la couche souhaitée
avec la touche gauche de la souris et la masquer en cliquant
sur la case à cocher
 Pour afficher une couche : sélectionner la couche souhaitée
avec la touche gauche de la souris et l'afficher à nouveau en
cliquant sur la case à cocher
Le fichier DXF à importer doit avoir au moins une couche
(layer).
Vous pouvez aussi sélectionner un contour lorsque le
constructeur l'a copié dans différentes couches.
