finir les position
s
d'usina
g
e

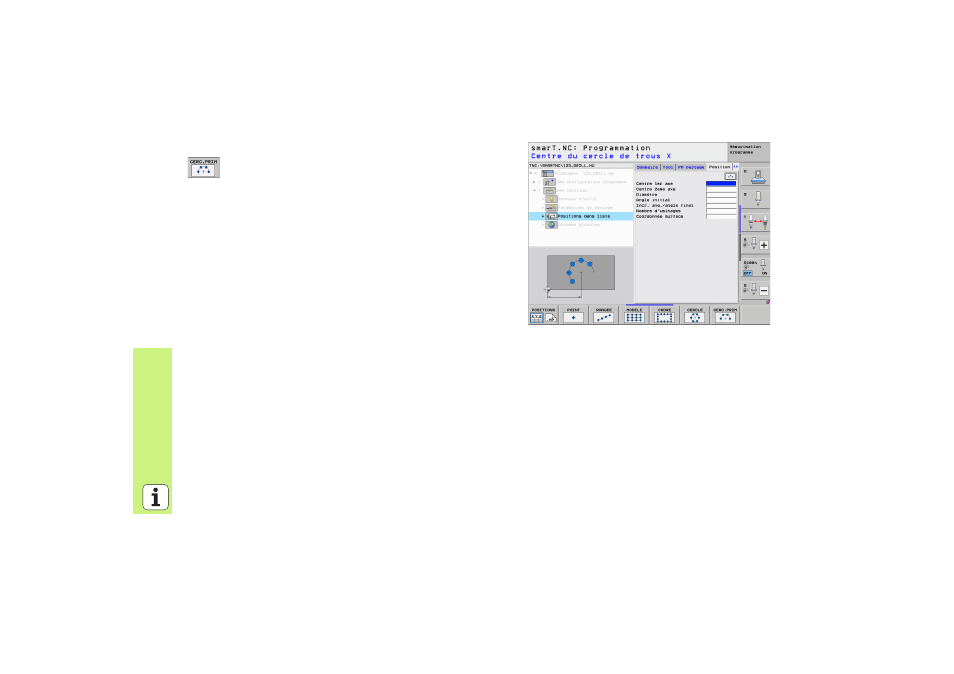

Arc de cercle
 Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
 Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe secondaire du plan d'usinage
 Diamètre : Diamètre du cercle de trous
 Angle initial : angle polaire de la première position
d'usinage. Axe de référence : axe principal du plan d'usinage
courant (p. ex. X avec l'axe d'outil Z). Valeur positive ou
négative possible
 Incrément angulaire/angle final : angle polaire
incrémental entre deux positions d'usinage. En alternative,
on peut introduire l'angle final absolu (commutation par
softkey). Valeurs positives ou négatives possibles
 Nombre d'usinages : nombre total de positions d'usinage sur
le cercle
 Coordonnée surface pièce : Coordonnée de la surface de la
pièce
