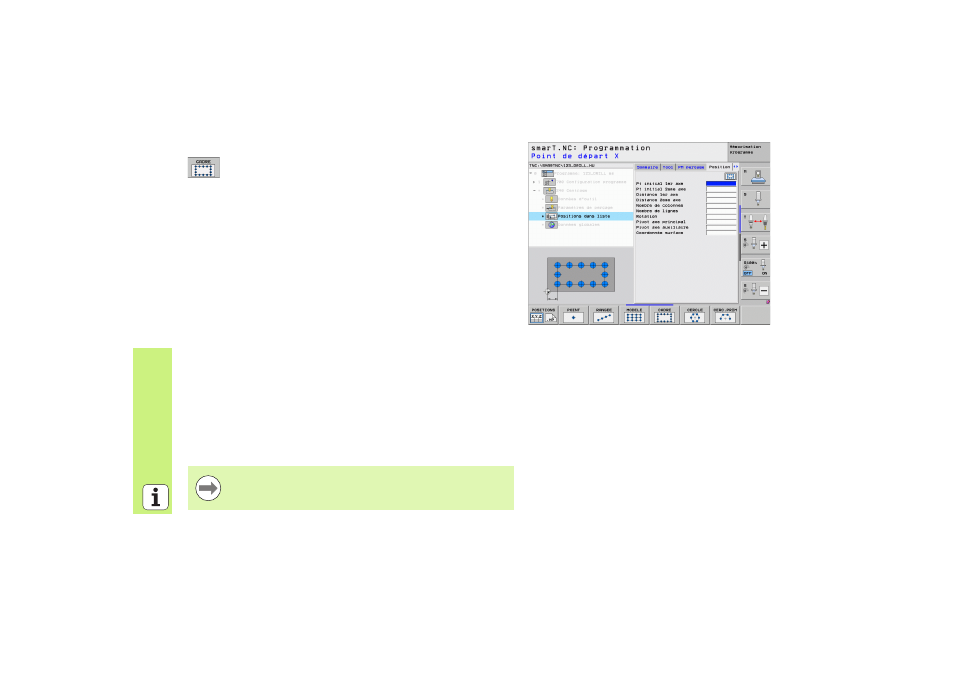

Cadre droit, avec rotation ou déformation
 Point initial 1er axe : Coordonnée du point initial du cadre
1 dans l'axe principal du plan d'usinage
 Point initial 2ème axe : Coordonnée du point initial du
cadre 2 dans l'axe secondaire du plan d'usinage
 Distance 1er axe : Distance entre les positions d'usinage
dans l'axe principal du plan d'usinage. Valeur positive ou
négative possible
 Distance 2ème axe : Distance entre les positions d'usinage
dans l'axe secondaire du plan d'usinage. Valeur positive ou
négative possible
 Nombre de lignes : Nombre total de lignes du cadre
 Nombre de colonnes : Nombre total de colonnes du cadre
 Rotation : Angle de rotation auquel l'ensemble du cadre doit
pivoter autour du point initial programmé. Axe de référence
: axe principal du plan d'usinage courant (p. ex. X avec l'axe
d'outil Z). Valeur positive ou négative possible
 Pos. ang. axe principal : angle de rotation concernant
uniquement l'axe principal du plan d'usinage déformé par
rapport au point initial programmé. Valeur positive ou
négative possible
 Pos. ang. axe secondaire : angle de rotation concernant
uniquement l'axe secondaire du plan d'usinage déformé par
rapport au point initial programmé. Valeur positive ou
négative possible
 Coordonnée surface pièce : Coordonnée de la surface de la
pièce
Les paramètres Pos. ang. axe principal et Pos. ang. axe
secondaire
sont additionnés à la Rotation précédente du
cadre entier.
