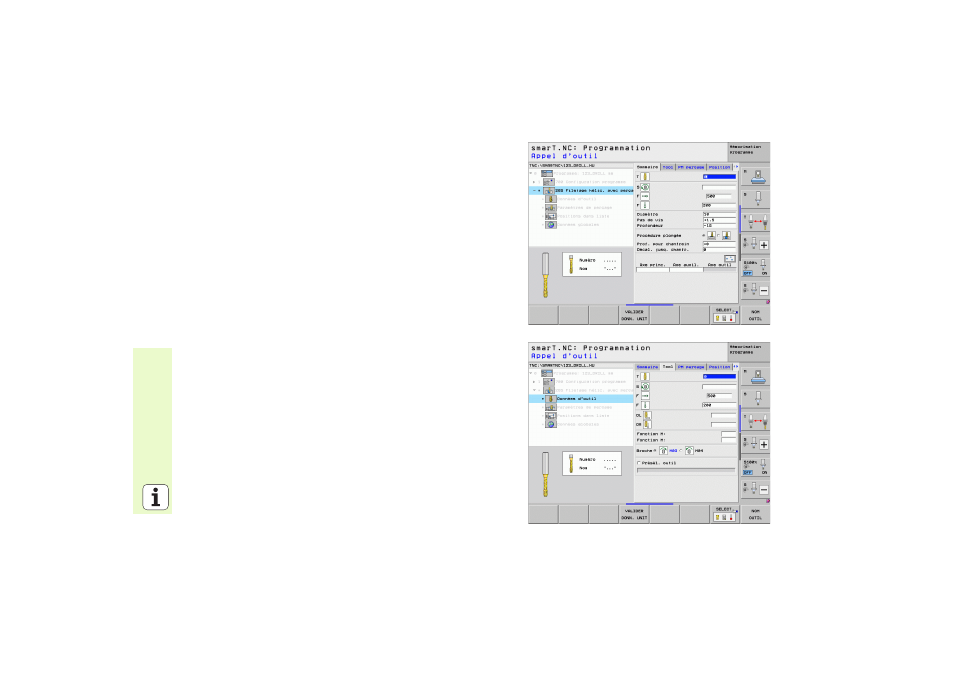

e Unit 265 Fraisage de filets hélicoïdal avec perçage
Paramètres du formulaire Sommaire:
 T : Numéro ou nom d'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de fraisage
 F : Avance de chanfreinage [mm/min.] ou FU [mm/tour]
 Diamètre : Diamètre nominal du filet
 Pas de vis : Pas de la vis
 Profondeur : Profondeur du filet
 Procédure de chanfreinage : Définir si le chanfreinage doit s'effectuer
avant ou après le fraisage du filet
 Prof. du chanfrein : Profondeur du chanfrein pour chanfreinage
 Décal. jusqu. chanfr. : Distance correspondant au décalage d'outil à
partir du centre du trou
 Positions d'usinage (cf. „Définir les positions d'usinage” à la page 157.)
Autres paramètres dans le formulaire détaillé Tool:
 DL : longueur Delta pour l'outil T
 DR : rayon Delta pour l'outil T
 Fonction M : Fonctions auxiliaires M au choix
 Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
 Présel. outil : En cas de besoin, numéro d'outil suivant pour accélérer
le changement d'outil (dépend de la machine)
