Définir les positions d'usinage
Principes de base

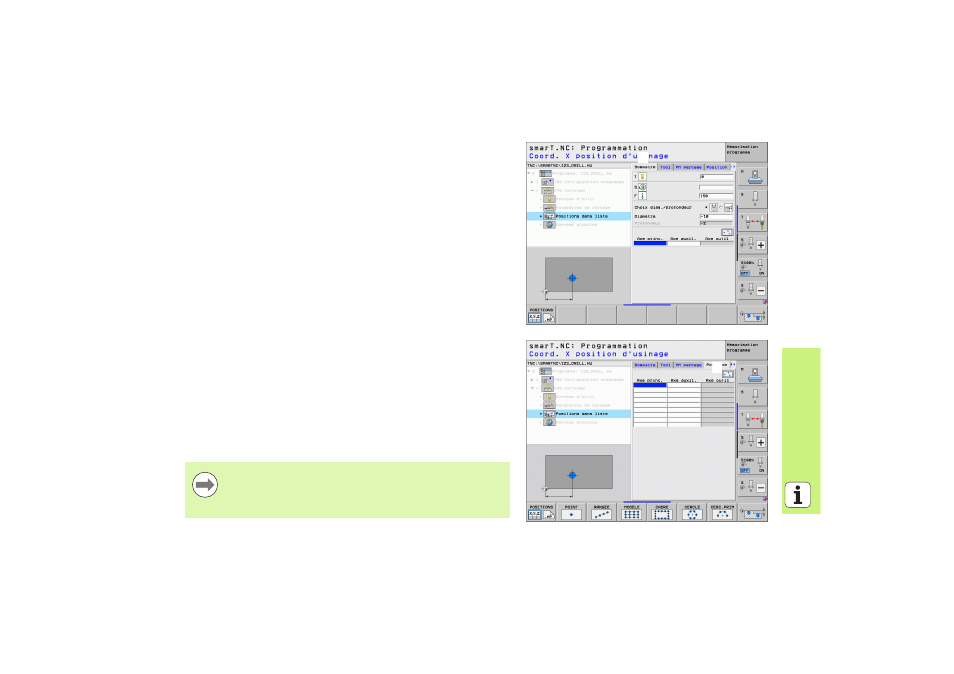

Vous pouvez définir les positions d'usinage en coordonnées cartésiennes
directement dans le formulaire Sommaire
1 de l'étape d'usinage
correspondante (cf. figure en haut et à droite). Si vous désirez effectuer
l'usinage sur plus de trois positions ou sur des motifs d'usinage, vous
pouvez introduire dans le formulaire détaillé Position (
2 ) jusqu'à 6
autres positions d'usinage – soit au total jusqu’à 9 positions d'usinage ou
bien, en alternative, définir différents motifs d'usinage.
L'introduction incrémentale est possible à partir de la 2ème position
d'usinage. Commutation possible avec la touche I ou la softkey. Il faut
impérativement introduire la 1ère position d'usinage en valeur absolue.
Le générateur de motifs vous permet de définir les positions d'usinage
de manière particulièrement confortable. Dès que vous avez introduit et
validé les paramètres requis, le générateur de motifs affiche
immédiatement le graphique des positions d'usinage.
smarT.NC enregistre automatiquement dans un tableau de points
(fichier-.HP) les positions d'usinage que vous avez introduites; vous
pouvez les réutiliser par la suite aussi souvent que vous le souhaitez. Il
est très pratique de pouvoir afficher ou masquer n'importe quelles
positions d'usinage que l'on sélectionne sur le graphique.
Si vous avez déjà utilisé les tableaux de points (fichiers .PNT) sur
d'anciennes commandes, vous pouvez les importer via les interfaces de
données et les réutiliser en mode smarT.NC.
1 1
1 2
Si vous avez régulièrement recours à des motifs d'usinage,
exploitez les possibilités de définition dans le formulaire
détaillé Position. Si vous avez besoin de motifs d'usinage
complexes et irréguliers, utilisez le générateur de motifs.
