Couper, allonger, raccourcir les éléments du contour
Si dans un dessin, un élément de contour touche un autre élément entier
sans le couper, vous devez d'abord couper l'élément de contour entier.
Cette fonction vous est proposée automatiquement lorsque vous êtes en
mode de sélection d'un contour.
Procédez de la manière suivante :

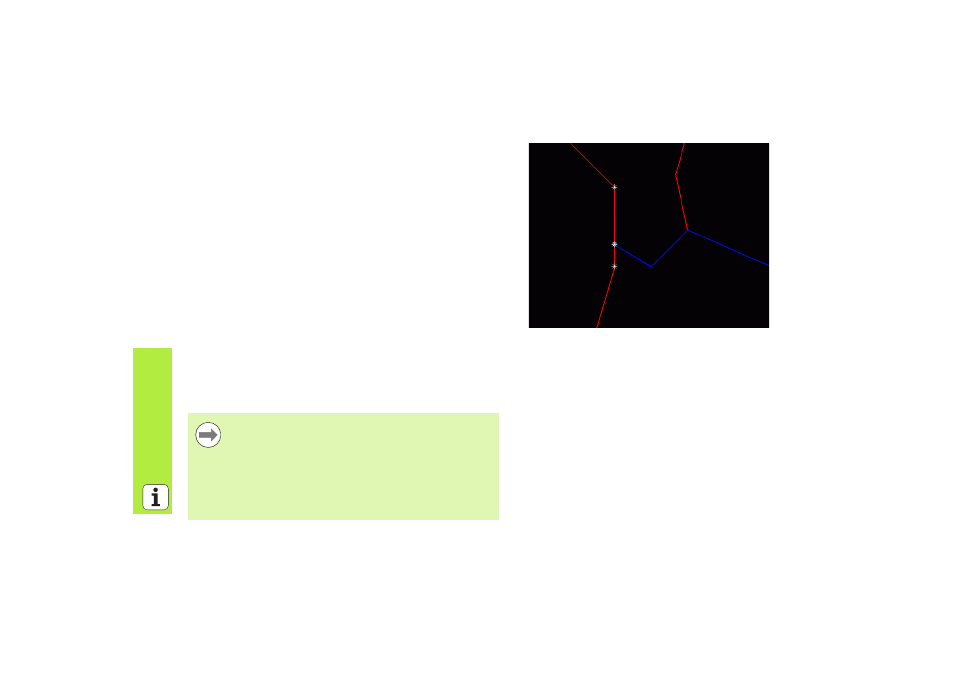

 L'élément de contour limité est sélectionné, il est donc marqué en bleu
 Cliquer sur l'élément de contour à couper : la TNC affiche le point
d'intersection avec une étoile entourée d'un cercle, les points des
extrémités sélectionnables avec une simple étoile
 Tout en maintenant la touche CTRL enfoncée, cliquer sur le point
d'intersection : la TNC coupe l'élément de contour au niveau du point
d'intersection et cache à nouveau les points. Si nécessaire, la TNC
rallonge ou raccourcit l'élément de contour (en bleu) et ce, jusqu'au
point d'intersection des deux éléments
 Cliquer à nouveau sur l'élément coupé du contour : la TNC affiche à
nouveau le point d'intersection et les points des extrémités
 Cliquer sur le point d'extrémité souhaité : la TNC marque en bleu
l'élément qui est maintenant coupé
 Sélectionner l'élément de contour suivant
Si l'élément de contour à rallonger/raccourcir est une
droite, la TNC rallonge/raccourcit l'élément de contour de
manière linéaire. Si l'élément de contour à rallonger/
raccourcir est un arc de cercle, la TNC rallonge/raccourcit
l'arc de cercle de manière circulaire.
Pour pouvoir utiliser cette fonction, il faut qu'au moins
deux éléments de contour soient marqués pour que le
sens soit défini clairement.
