130
Dé
finir les op
ér
ation
s
d'u
s
inag
e Unit 225 Gravage

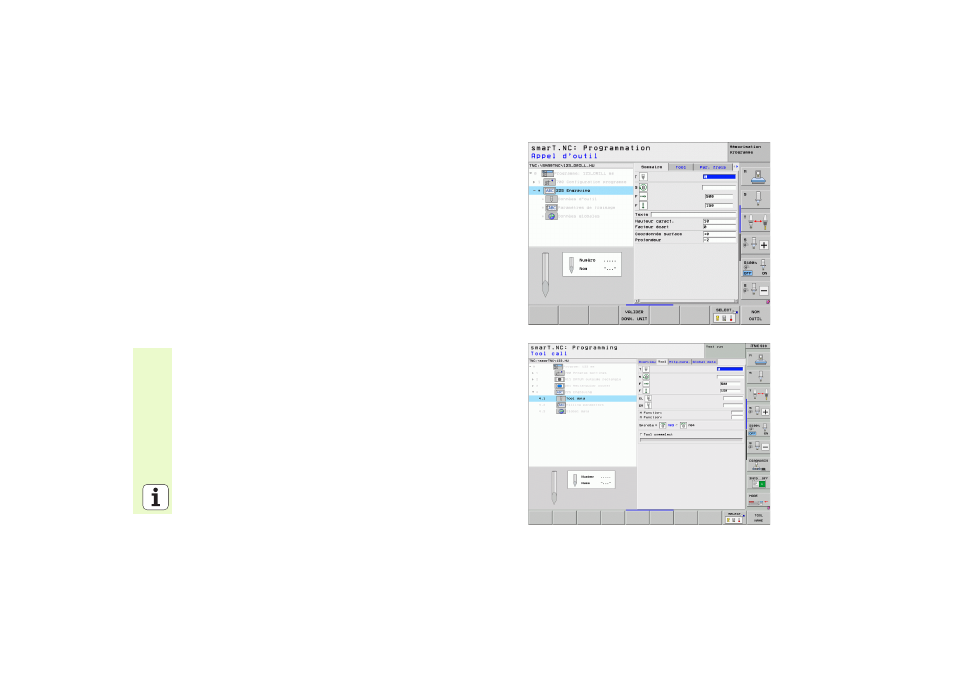

Paramètres du formulaire Sommaire:
 T : Numéro ou nom d'outils (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de fraisage [mm/min.]
 F Avance plongée en profondeur (mm/min).
 Texte : Définir le texte à graver
 Hauteur caract. : Introduire la hauteur des caractères à graver en mm
(pouces)
 Fact. distance F : Facteur qui définit la distance entre les caractères
 Coordonnée surface : Coordonnée de la surface de la pièce à laquelle
se réfèrent les profondeurs introduites
 Profondeur : Profondeur de gravage
Autres paramètres dans le formulaire détaillé Tool:
 DL : longueur Delta pour l'outil T
 DR : rayon Delta pour l'outil T
 Fonction M: Fonctions auxiliaires M au choix
 Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
 Présel. outil : En cas de besoin, numéro d'outil suivant pour accélérer
le changement d'outil (dépend de la machine)
