iTNC 530 HEIDENHAIN 87
2.4 Af
fic
h
ag
es d'état

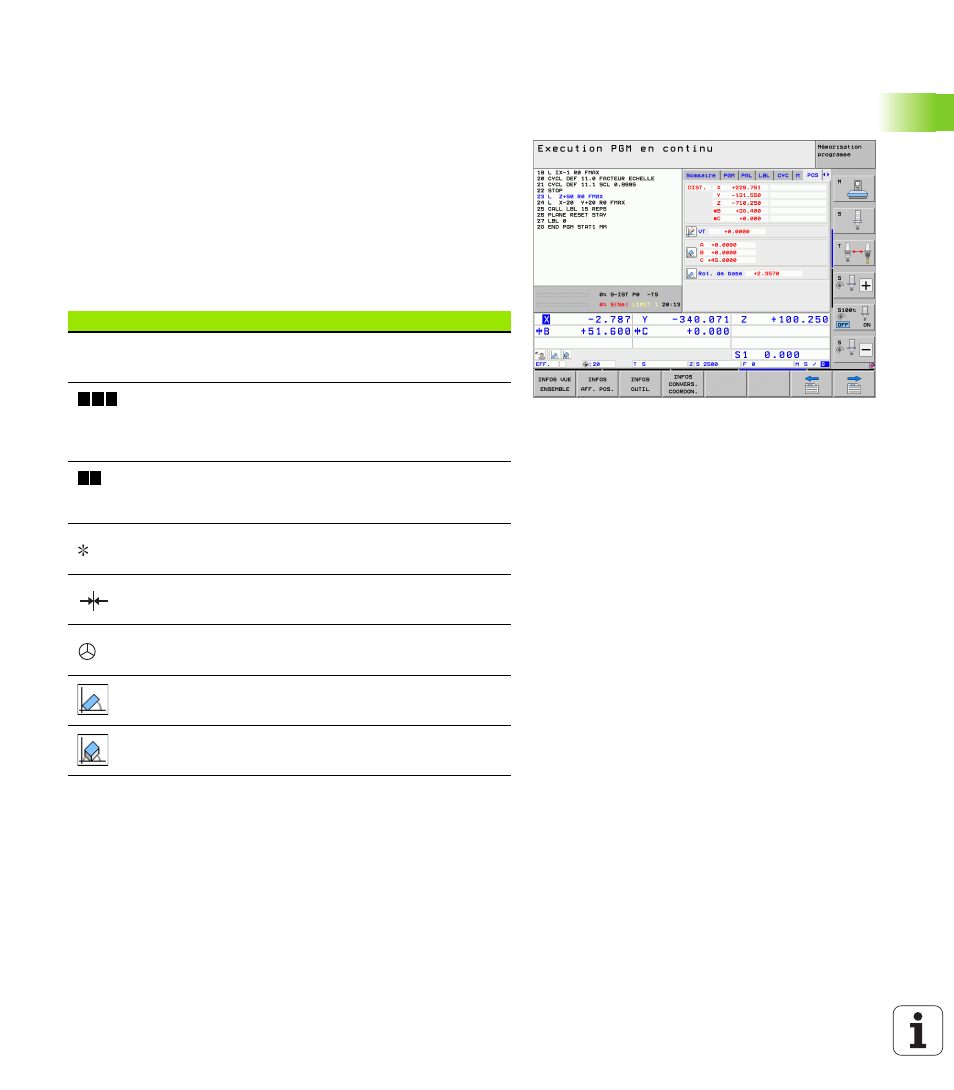

2.4 Affichages d'état
Affichage d'état „général“
L'affichage d'état général dans la partie basse de l'écran fournit l'état
actuel de la machine. Il apparaît automatiquement dans les modes
„ Exécution pas à pas et Exécution en continu si le mode graphique
n'a pas été choisi exclusivement ainsi que dans le mode
„ Positionnement avec introduction manuelle.
Dans les modes Manuel et Manivelle électronique, l'affichage d'état
apparaît dans la grande fenêtre.
Informations de l'affichage d'état
Symbole Signification
Coordonnées effectives ou nominales de la position
actuelle
Axes machine ; la TNC affiche les axes auxiliaires en
caractères minuscules. L'ordre et le nombre d'axes
affichés sont définis par le constructeur de votre
machine. Consultez le manuel de votre machine
L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
Le programme est en cours d'exécution
L'axe est bloqué
L'axe peut être déplacé avec la manivelle
Les déplacements des axes seront affectés par une
rotation de base
Les déplacements des axes se feront dans un plan
d'usinage incliné
EFF
X Y Z
F S M
