6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK
6.6 Contournages –
Programmation flexible de
contours FK
Principes de base
Les plans de pièces dont la cotation n’est pas orientée CN contiennent
souvent des données non exploitables avec les touches de dialogue
grises. Par exemple :
des coordonnées connues peuvent être situées sur l’élément de
contour ou à proximité de celui-ci,
des coordonnées peuvent se rapporter à un autre élément ou
des directions et des données concernant la forme du contour sont
connues
Vous programmez ces données directement avec la programmation
flexible de contours FK. La TNC calcule le contour à partir des données
connues et assiste la programmation avec le graphique interactif FK.

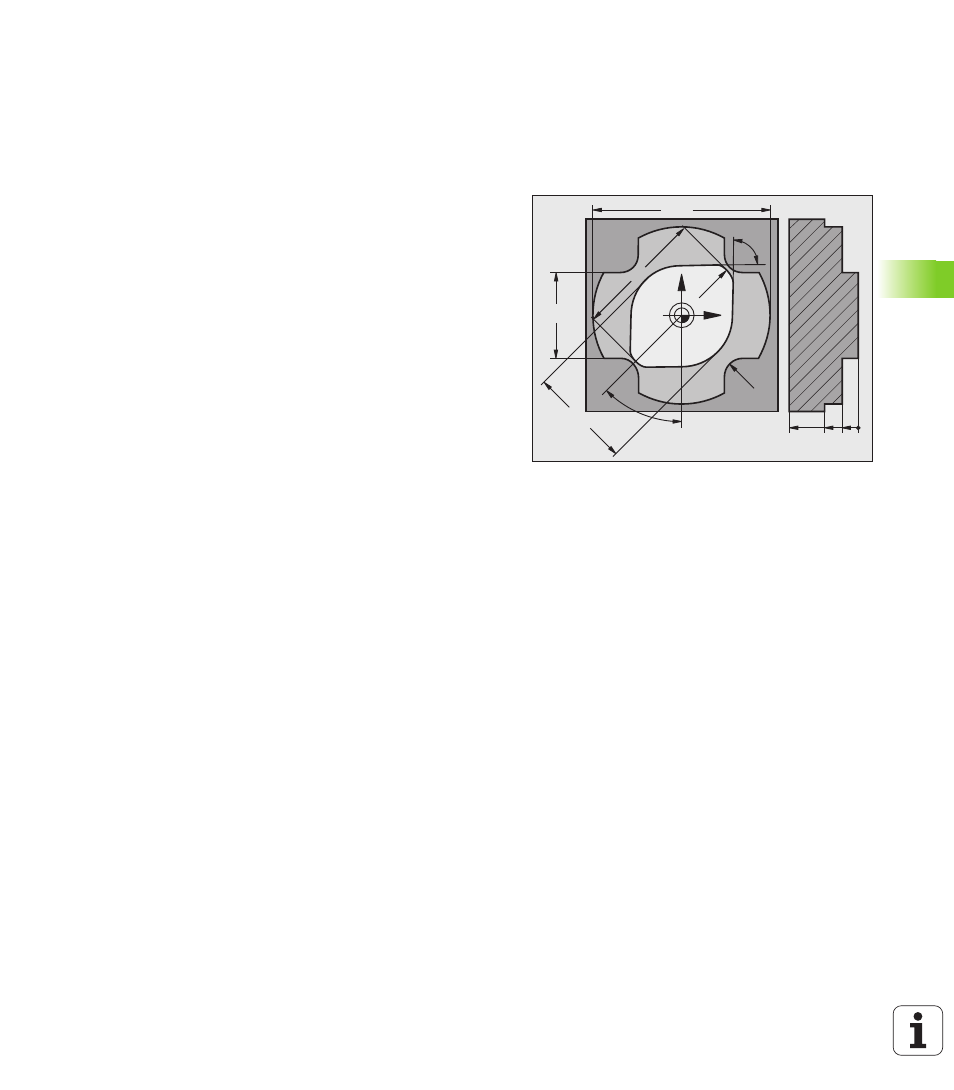

La figure en haut à droite montre une cotation que vous pouvez
introduire très simplement en programmation FK.
