Mode manuel et dégauchissage
14.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D

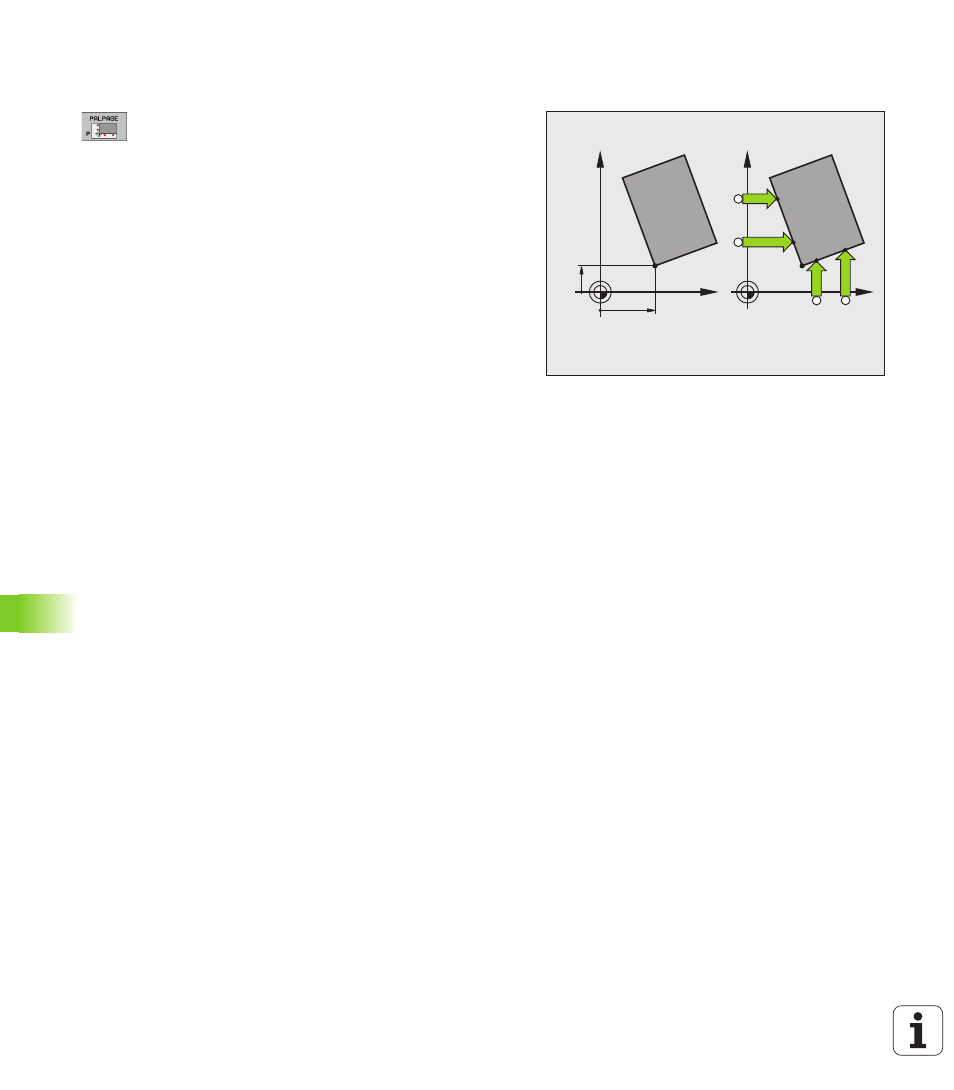

Coin pris comme point d'origine – Valider les
points palpés pour la rotation de base
U
Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE P
U
Points de palpage issus de la rotation de base ?
:
Appuyer sur la touche ENT pour valider les
coordonnées des points de palpage
U
Positionner le palpeur à proximité du premier point de
palpage, sur l’arête de la pièce qui n’a pas été palpée
pour la rotation de base
U
Sélectionner le sens de palpage : choisir avec la
softkey
U
Palpage : appuyer sur la touche START externe
U
Positionner le palpeur à proximité du deuxième point
de palpage, sur la même arête
U
Palpage : appuyer sur la touche START externe
U
Point d'origine
: Introduire les deux coordonnées du
point d'origine dans la fenêtre du menu, valider avec
la softkey INITIAL. POINT D'ORIGINE ou inscrire les
valeurs dans un tableau (Voir „Enregistrer les valeurs
de mesure issues des cycles palpeurs dans un
tableau de points zéro”, page 553 ou Voir
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 554 ou Voir
„Enregistrer les valeurs de mesure dans le tableau de
Presets de palettes”, page 555)
U
Quitter la fonction de palpage : appuyer sur la touche
END
Coin pris comme point d'origine – Ne pas valider
les points palpés pour la rotation de base
U
Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE P
U
Points de palpage issus de la rotation de base ?
: Répondre par
la négative avec la touche NO ENT (question affichée seulement si
vous avez déjà effectué une rotation de base)
U
Palper deux fois chacune des deux arêtes de la pièce
U
Point d'origine
: Introduire les coordonnées du point d'origine,
valider avec la softkey INITIAL. POINT D'ORIGINE ou inscrire les
valeurs dans un tableau (Voir „Enregistrer les valeurs de mesure
issues des cycles palpeurs dans un tableau de points zéro”, page
553 ou Voir „Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 554 ou Voir „Enregistrer les
valeurs de mesure dans le tableau de Presets de palettes”, page
555)
U
Quitter la fonction de palpage : appuyer sur la touche END
