iTNC 530 HEIDENHAIN 591
16.1 Gr
aphiques

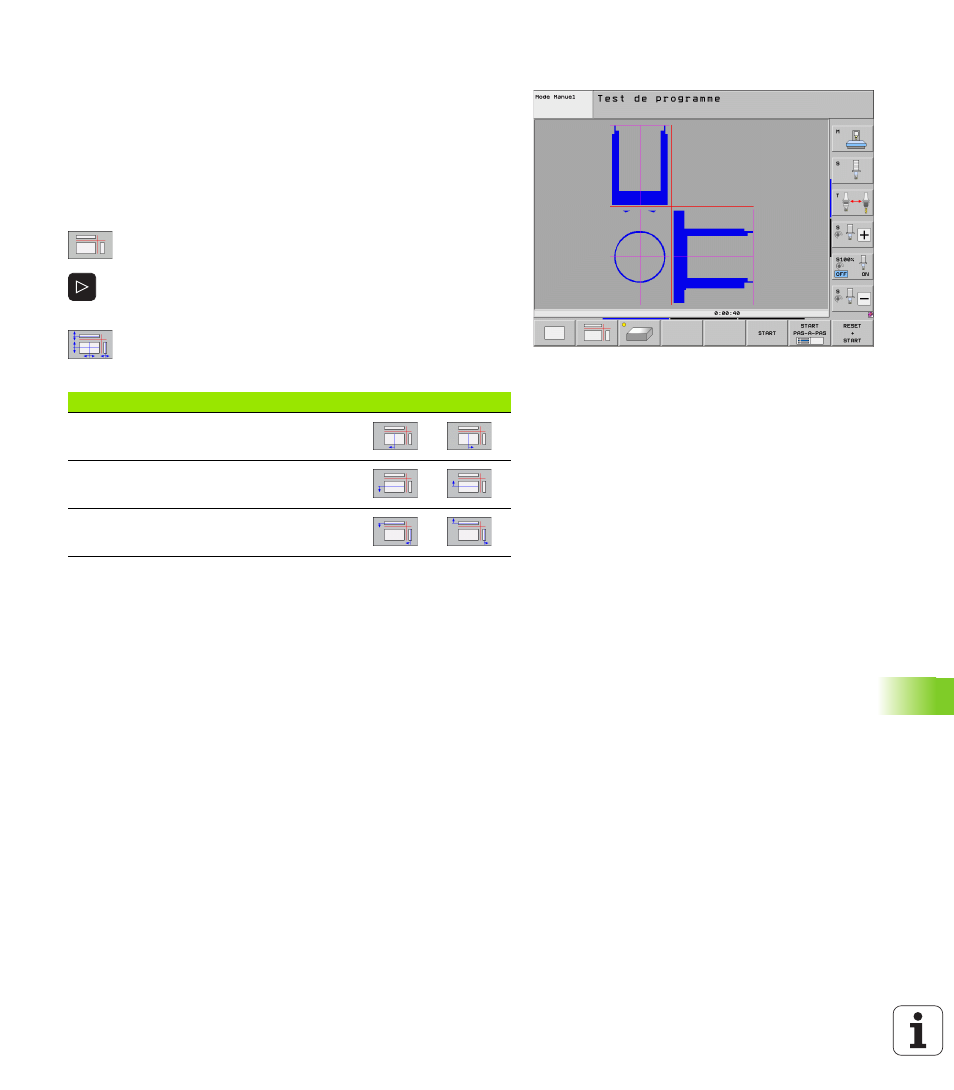

Représentation dans 3 plans
La pièce s'affiche en vue de dessus avec 2 coupes, comme sur un
plan. Le symbole en bas et à gauche indique si la représentation
correspond aux normes de projections1 ou 2 selon DIN 6, chap. 1
(sélectionnable par MP7310).
La représentation dans 3 plans possède des fonctions zoom, voir
„Agrandissement de la découpe”, page 595.
Vous pouvez aussi déplacer le plan de coupe avec les softkeys :
U Sélectionnez la softkey de la représentation de la
pièce dans 3 plans
U Commuter la barre des softkeys jusqu'à ce
qu'apparaisse la softkey des fonctions destinées à
déplacer le plan de coupe
U Sélectionner les fonctions destinées au déplacement
du plan de coupe : la TNC affiche les softkeys
suivantes
La position du plan de coupe est affichée dans l'écran pendant le
décalage.
Par défaut le plan de coupe est situé au centre de la pièce dans le plan
d'usinage, et sur la face supérieure de la pièce dans l'axe d'outil.
Coordonnées de la ligne transversale
La TNC affiche les coordonnées de la ligne transversale par rapport au
point zéro pièce dans la fenêtre graphique, en bas de l'écran. Seules
les coordonnées du plan d'usinage sont affichées. Vous activez cette
fonction à l'aide du paramètre-machine 7310.
Fonction Softkeys
Déplacer le plan de coupe vertical vers la
droite ou vers la gauche
Déplace le plan de coupe vertical vers
l'avant ou vers l'arrière
Déplace le plan de coupe horizontal vers le
haut ou vers le bas
